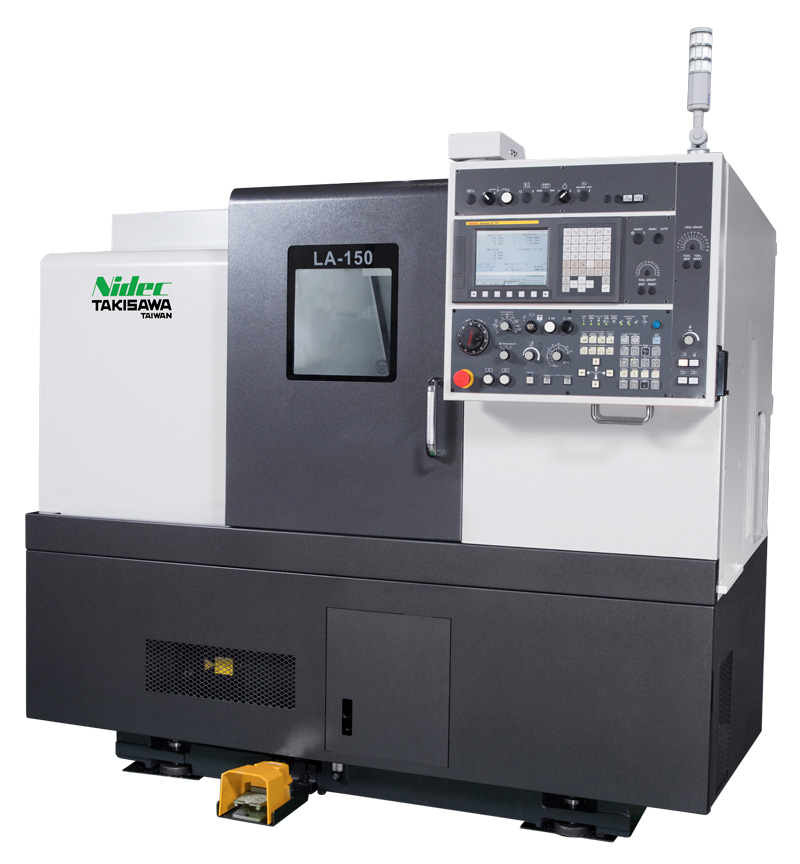

Takisawa LA-150: Máy Tiện CNC Nằm Ngang Ray Hộp Boxway — Cứng Vững Cao, Trục Chính Tự Sản Xuất, 3 Biến Thể Linh Hoạt
Bạn đang tìm máy tiện CNC mâm 6″ có độ cứng vững cao hơn dòng ray tuyến tính, phù hợp cho cắt gọt nặng và sản xuất hàng loạt năng suất cao? Takisawa LA-150 được xây dựng trên nền tảng khác biệt so với dòng NEX: toàn bộ ray dẫn là ray hộp (boxway) — cung cấp diện tích tiếp xúc lớn hơn, khả năng chịu tải cắt cao hơn và độ giảm chấn rung động tốt hơn trong các ứng dụng cắt thô nặng.
Điểm đặc biệt của LA-150 so với bất kỳ model nào trong dòng NEX là trục chính và tháp dao được Takisawa tự nghiên cứu và sản xuất — đảm bảo chất lượng và độ tích hợp cao nhất giữa hai bộ phận quan trọng nhất của máy tiện. Trang này cung cấp đầy đủ thông số kỹ thuật của cả 3 biến thể LA-150, phân tích ưu điểm cốt lõi và ứng dụng thực tế.
1. LA-150 vs Dòng NEX — Hai Triết Lý Thiết Kế Khác Nhau
LA-150 và dòng NEX đều là máy tiện CNC nằm ngang của Takisawa, nhưng được thiết kế theo hai triết lý kỹ thuật khác nhau. Hiểu rõ sự khác biệt giúp chọn đúng máy cho từng ứng dụng:
| Tiêu chí | Dòng NEX (NEX-105 → 110) | Takisawa LA-150 |
| Ray dẫn hướng | Linear guideway (ray tuyến tính) | Box guideway (ray hộp) — toàn bộ |
| Ưu điểm ray dẫn | Tốc độ rapid cao, ma sát thấp, chính xác lâu dài | Diện tích tiếp xúc lớn, chịu tải cắt nặng, giảm chấn tốt hơn |
| Trục chính | Thiết kế chuẩn dòng NEX | Tự sản xuất in-house — kiểm soát chất lượng toàn bộ |
| Tháp dao | Thiết kế chuẩn dòng NEX | Tự sản xuất in-house — tích hợp tối ưu với trục chính |
| Tùy chỉnh theo yêu cầu | Cấu hình tiêu chuẩn | Cao — motor, lỗ thông trục, tỷ số tốc độ, chuẩn trục đều tùy chỉnh được |
| Phù hợp nhất cho | Chi tiết đa dạng, tốc độ rapid quan trọng, loạt nhỏ đến vừa | Cắt thô nặng, sản xuất loạt lớn năng suất cao, tự động hóa |
| Diện tích máy | Compact | Minimum footprint — không gian làm việc tối đa trong diện tích nhỏ nhất |
Kết luận chọn máy: NEX phù hợp khi ưu tiên tốc độ rapid và linh hoạt đa chủng loại. LA-150 phù hợp khi ưu tiên độ cứng vững cắt gọt nặng, tùy chỉnh sâu theo yêu cầu và năng suất sản xuất loạt lớn ổn định.
2. Thông Số Kỹ Thuật Chi Tiết — 3 Biến Thể LA-150
LA-150 có 3 biến thể đáp ứng các nhu cầu gia công khác nhau, từ chi tiết ngắn tiêu chuẩn đến chi tiết dài và ứng dụng đặc biệt:
| Thông số | LA-150 (chuẩn) | LA-150L (long bed) | LA-150A (biến thể đặc biệt) |
| Max. Swing (Ø quay tối đa) | Ø470 mm | Ø470 mm | Ø520 mm |
| Max. Turning Diameter | 250 mm (T8) / 320 mm (T12) | 250 mm (T8) / 320 mm (T12) | 165 mm (T8) / 210 mm (T10) / 225 mm (T12) |
| Max. Turning Length | 328 mm | 628 mm | 331 mm |
| Max. Bar Work Capacity | 42 mm | 42 mm | 42 mm |
| Spindle Speed (tốc độ trục chính) | 5.000 RPM | 5.000 RPM | 5.000 RPM |
| Chuck Size (kích thước mâm cặp) | 6 inch | 6 inch | 6 inch |
| Turret Type (loại tháp dao) | T8 / T10 / T12 (tùy chọn) | T8 / T10 / T12 (tùy chọn) | T8 / T10 / T12 (tùy chọn) |
| Live Tool Turret | Không (xem LA-150M) | Không | Không |
| Trục Y | Không | Không | Không |
| Chiều cao máy | 1.655 mm | 1.655 mm | — |
| Chiều rộng máy | 1.800 mm | 2.150 mm | — |
| Chiều sâu máy | 1.544 mm | 1.847 mm | — |
| Trọng lượng máy | 3.150 kg | 3.750 kg | — |
| Ray dẫn hướng | Box guideway (ray hộp) — tất cả trục | Box guideway | Box guideway |
| Bộ điều khiển CNC | Fanuc | Fanuc | Fanuc |
| Trục chính & Tháp dao | Tự sản xuất in-house (Takisawa) | Tự sản xuất in-house | Tự sản xuất in-house |
Lưu ý: Kích thước chính xác của LA-150A chưa được công bố trên catalog tiêu chuẩn — vui lòng liên hệ Hà Sơn để xác nhận. Turning diameter của LA-150A thấp hơn đáng kể so với LA-150 chuẩn do cấu trúc tháp dao khác biệt.
3. LA-150, LA-150L hay LA-150A? — Phân Tích Và Hướng Dẫn Chọn
3.1. LA-150 (chuẩn) — Nền tảng cân bằng, chiều dài tiện 328mm
Biến thể chuẩn với swing 470mm và chiều dài tiện 328mm phù hợp cho đại đa số chi tiết tròn xoay cỡ vừa trong sản xuất cơ khí chính xác. Tháp T8/T10/T12 linh hoạt theo nhu cầu. Kích thước máy compact 1.800 × 1.544 mm với trọng lượng 3.150 kg — phù hợp xưởng có không gian hạn chế nhưng cần độ cứng vững ray hộp.
3.2. LA-150L (long bed) — Chiều dài tiện gần gấp đôi: 628mm
LA-150L giữ nguyên toàn bộ thông số kỹ thuật của bản chuẩn nhưng tăng chiều dài tiện lên 628mm — gần gấp đôi. Đây là biến thể tối ưu cho trục dài, ống công nghiệp, ty vít me và chi tiết hình trụ dài yêu cầu ray hộp (boxway) cho cắt gọt nặng liên tục. Trọng lượng tăng lên 3.750 kg cho thấy kết cấu thân dài hơn với khả năng hấp thụ rung động tốt hơn theo chiều dọc.
3.3. LA-150A — Biến thể đặc biệt: swing lớn nhất (520mm), turning diameter khác
LA-150A là biến thể khác biệt nhất: swing 520mm (lớn hơn 50mm so với bản chuẩn) nhưng turning diameter lại nhỏ hơn đáng kể — 165–225mm tùy tháp, so với 250–320mm của bản chuẩn. Đây là cấu hình chuyên biệt cho phôi thô đường kính lớn nhưng kích thước hoàn thiện nhỏ — điển hình trong gia công bánh răng côn, mặt bích có gờ và các chi tiết có biên dạng đặc biệt. Cần tư vấn chuyên sâu từ Hà Sơn trước khi chọn biến thể này.
| Yêu cầu sản xuất | Biến thể phù hợp |
| Chi tiết cỡ vừa, cắt gọt nặng, xưởng không gian hạn chế | LA-150 (chuẩn) — compact nhất, cân bằng nhất |
| Trục dài, ống, ty vít me — chiều dài gia công đến 628mm | LA-150L — long bed, giữ nguyên turning Ø |
| Phôi thô đường kính lớn, chi tiết hoàn thiện nhỏ, biên dạng đặc biệt | LA-150A — swing 520mm, tư vấn trước khi đặt |
| Cần kết hợp tiện + phay/khoan trong một lần gá | LA-150M (live tool) — model riêng biệt trong dòng LA |
| Cần trục Y cho gia công lệch tâm | LA-250Y hoặc LA-300Y trong dòng LA |
Nếu chưa xác định rõ biến thể phù hợp, hãy gửi bản vẽ chi tiết và sản lượng yêu cầu cho Hà Sơn — chúng tôi có thể phân tích và tư vấn cụ thể.
4. Ưu Điểm Kỹ Thuật Cốt Lõi Của LA-150
4.1. Ray hộp boxway toàn bộ — diện tích tiếp xúc lớn, chịu tải cắt nặng
Đây là điểm khác biệt kiến trúc quan trọng nhất của LA-150 so với dòng NEX. Ray hộp (box guideway) có diện tích tiếp xúc giữa ray và con trượt lớn hơn nhiều so với ray tuyến tính — phân bổ tải cắt đều trên diện tích rộng hơn, giảm áp lực điểm tiếp xúc và cho phép lực cắt lớn hơn trước khi xảy ra biến dạng ray. Với ứng dụng cắt thô gang, thép hợp kim và inox với chiều sâu cắt lớn, LA-150 ổn định hơn so với máy ray tuyến tính cùng công suất.
4.2. Trục chính tự sản xuất in-house — kiểm soát chất lượng từ gốc
Takisawa tự thiết kế và sản xuất trục chính cho LA-150 thay vì mua ngoài — đây là điểm hiếm thấy ở nhiều nhà sản xuất máy CNC. Lợi ích thực tế: chất lượng và độ chính xác của trục chính được kiểm soát hoàn toàn bởi Takisawa; loại trục có thể được lựa chọn theo yêu cầu về độ chính xác, moment xoắn và chi phí; và khách hàng có thể tùy chỉnh motor, đường kính lỗ thông trục (through-hole), tỷ số tốc độ và chuẩn trục theo đặc thù sản xuất.
4.3. Tháp dao tự sản xuất in-house — tích hợp tối ưu với trục chính
Cũng như trục chính, tháp dao của LA-150 được Takisawa tự thiết kế và sản xuất. Tháp T12 milling turret (phiên bản milling) đã được kiểm thử nội bộ, cho phép kết hợp phay, khoan và tarô cùng với tiện trong một chu kỳ gia công — phù hợp cho sản xuất hàng loạt chi tiết phức tạp. Việc cả trục chính lẫn tháp dao đều do Takisawa tự sản xuất đảm bảo sự tương thích tối ưu giữa hai bộ phận, giảm thiểu rung động tại điểm kết nối.
4.4. Minimum footprint — không gian làm việc tối đa trong diện tích nhỏ nhất
LA-150 được thiết kế theo nguyên tắc minimum footprint: diện tích chiếm chỗ của máy là nhỏ nhất trong khi không gian làm việc (working envelope) là lớn nhất có thể. LA-150 chuẩn với kích thước 1.800 × 1.544 mm và swing 470mm cho tỷ lệ không gian làm việc / diện tích sàn rất cao — phù hợp với xưởng cần tối đa hóa số lượng máy trong không gian cố định.
4.5. Ụ động thủy lực cứng vững cao — nhiều tùy chọn cấu hình
Ụ động của LA-150 được thiết kế với thân cứng vững cao và quill thủy lực. Điểm đặc biệt: Takisawa cung cấp nhiều loại dẫn động ụ động theo yêu cầu — high thrust (lực chống tâm cao) hoặc quill type — và cho phép tùy chỉnh theo đặc thù chi tiết gia công. Với chi tiết trục dài yêu cầu lực chống tâm lớn (ví dụ trục hộp số nặng), tùy chọn high thrust tailstock của LA-150 đảm bảo ổn định suốt quá trình cắt gọt.
4.6. Sẵn sàng tự động hóa — thiết kế cho năng suất cao
LA-150 được Takisawa thiết kế với mục tiêu rõ ràng: sẵn sàng tích hợp vào hệ thống tự động hóa (automation-ready). Cấu trúc máy tương thích với gantry loader, bar feeder và hệ thống robot tích hợp trong dây chuyền tự động hóa sản xuất loạt lớn. Đây là lý do LA-150 được định vị là “best choice for high productivity with low investment” theo mô tả chính thức từ Takisawa.
4.7. Tùy chỉnh sâu theo yêu cầu khách hàng
Không như dòng NEX với cấu hình tương đối cố định, LA-150 cho phép tùy chỉnh đáng kể: motor trục chính (công suất, loại), đường kính lỗ thông trục, tỷ số tốc độ, chuẩn trục (spindle nose), số lượng vị trí tháp dao, loại tool holder và loại dao phay (milling cutter). Tính linh hoạt này phù hợp với xưởng có yêu cầu gia công đặc thù mà cấu hình tiêu chuẩn không đáp ứng được.
5. Ứng Dụng Thực Tế Trong Sản Xuất
5.1. Sản xuất loạt lớn chi tiết tròn xoay cắt gọt nặng
LA-150 với ray hộp boxway và trục chính in-house moment xoắn cao là lựa chọn tối ưu cho sản xuất loạt lớn chi tiết cần cắt thô nặng trước khi tinh: bánh răng, bạc đỡ, ổ trục, nút chặn và vỏ bơm. Khả năng chịu tải cắt cao của ray hộp cho phép chiều sâu cắt lớn trong bước roughing, giảm số lần chạy dao và tăng năng suất tổng thể.
5.2. Gia công trục dài với ray hộp (LA-150L)
LA-150L với chiều dài tiện 628mm và ray hộp trên toàn bộ trục là lựa chọn đặc biệt phù hợp cho trục dài yêu cầu ổn định cắt gọt liên tục — ví dụ trục vít me, trục động cơ dài và trục truyền lực. Ray hộp duy trì độ cứng vững đồng đều trên toàn bộ chiều dài hành trình, tránh tình trạng biến dạng cục bộ khi bàn dao ở vị trí cuối hành trình thường gặp ở một số thiết kế ray tuyến tính.
5.3. Gia công vật liệu khó cắt yêu cầu moment xoắn cao
Inox 316, thép hợp kim cứng, gang xám và hợp kim titan yêu cầu moment xoắn cao và ổn định rung động trong suốt quá trình cắt. Trục chính in-house của Takisawa với moment xoắn được tối ưu hóa và ray hộp giảm chấn tốt hơn đặc biệt phù hợp với phân khúc vật liệu khó cắt này — những ứng dụng mà máy ray tuyến tính cùng phân khúc giá đôi khi không đạt được độ ổn định cần thiết.
5.4. Tích hợp vào dây chuyền tự động hóa năng suất cao
Với thiết kế automation-ready, LA-150 phù hợp cho dây chuyền tự động hóa gantry loader hoặc robot loading cho sản xuất loạt lớn chi tiết đồng nhất. Chi phí đầu tư thấp hơn so với các dòng máy lớn hơn (LA-200, LA-250) trong khi năng suất tự động hóa đủ đáp ứng cho phần lớn chi tiết cơ khí chính xác cỡ vừa — đây là lý do Takisawa định vị LA-150 là “best choice for high productivity with low investment”.
5.5. Gia công phụ tùng ô tô và máy nông nghiệp
Các chi tiết trong ngành ô tô và máy nông nghiệp như bạc cổ trục, vỏ khớp nối, nắp đậy hộp số và ổ bi thường yêu cầu sản xuấ t loạt lớn với dung sai đồng đều và chi phí gia công thấp nhất có thể. LA-150 với chi phí đầu tư hợp lý, ray hộp bền vững và tùy chỉnh linh hoạt đặc biệt phù hợp với xưởng cung cấp linh kiện tier-2 và tier-3 cho ngành ô tô và nông nghiệp tại Việt Nam.
6. Câu Hỏi Thường Gặp (FAQ)
Ray hộp (boxway) của LA-150 khác gì so với ray tuyến tính (linear guideway) của dòng NEX?
Ray hộp có diện tích tiếp xúc lớn hơn nhiều so với ray tuyến tính — phân bổ tải cắt trên diện tích rộng, chịu lực cắt nặng tốt hơn và giảm chấn rung động hiệu quả hơn. Đổi lại, tốc độ rapid traverse của ray hộp thấp hơn ray tuyến tính do ma sát cao hơn. LA-150 phù hợp cho cắt thô nặng và loạt lớn; dòng NEX phù hợp hơn khi tốc độ rapid traverse và đa dạng chủng loại là ưu tiên.
LA-150A khác LA-150 chuẩn ở điểm gì — khi nào nên chọn?
LA-150A có swing lớn hơn (520mm vs 470mm) nhưng turning diameter lại nhỏ hơn đáng kể (165–225mm vs 250–320mm). Biến thể này phù hợp cho chi tiết có phôi thô đường kính lớn nhưng kích thước hoàn thiện nhỏ — ví dụ bánh răng côn, mặt bích có gờ. Nếu không chắc LA-150A phù hợp với chi tiết của mình, hãy liên hệ Hà Sơn để tư vấn trước khi quyết định.
Trục chính và tháp dao in-house có lợi ích gì so với mua ngoài?
Khi Takisawa tự sản xuất cả trục chính lẫn tháp dao, hai bộ phận được thiết kế và kiểm thử tích hợp với nhau — giảm thiểu rung động tại điểm kết nối, đảm bảo độ đồng trục và tương thích tối ưu. Ngoài ra, khách hàng có thể yêu cầu tùy chỉnh sâu (motor, lỗ thông trục, tỷ số tốc độ, chuẩn trục) mà nhà sản xuất mua trục chính ngoài không thể đáp ứng linh hoạt.
LA-150 có thể nâng cấp thêm live tool không?
LA-150 tiêu chuẩn không có live tool. Nếu cần kết hợp tiện và phay/khoan, Takisawa cung cấp LA-150M — biến thể riêng biệt với tháp dao milling in-house đã được kiểm thử nội bộ. LA-150M không phải bản nâng cấp từ LA-150; nên đặt hàng đúng model ngay từ đầu nếu đã biết nhu cầu.
Tùy chỉnh motor và lỗ thông trục cần đặt hàng như thế nào?
Các tùy chỉnh trục chính (motor, through-hole size, spindle speed ratio, spindle nose) cần được xác nhận khi đặt hàng vì ảnh hưởng đến cấu hình sản xuất tại nhà máy. Hà Sơn có thể tư vấn và làm việc trực tiếp với Takisawa để xác định cấu hình phù hợp nhất theo bản vẽ chi tiết và yêu cầu sản xuất thực tế của xưởng bạn.
Diện tích lắp đặt LA-150 là bao nhiêu?
LA-150 chuẩn có kích thước 1.800 × 1.544 mm (rộng × sâu), cao 1.655 mm, nặng 3.150 kg. LA-150L lớn hơn: 2.150 × 1.847 mm, nặng 3.750 kg. Cả hai cần nền xưởng chịu tải tối thiểu 4–5 tấn/m² và khoảng trống bảo trì xung quanh. Hà Sơn hỗ trợ đánh giá mặt bằng trước khi lắp đặt.
7. Liên Hệ Tư Vấn & Báo Giá
Takisawa LA-150 là lựa chọn phù hợp nếu xưởng của bạn đang gặp một trong các vấn đề sau:
- Cần độ cứng vững ray dẫn cao hơn để gia công vật liệu cứng với chiều sâu cắt lớn
- Sản xuất loạt lớn chi tiết đồng nhất và cần năng suất cao với chi phí đầu tư tối ưu
- Cần tùy chỉnh trục chính (motor, lỗ thông trục, tỷ số tốc độ) theo yêu cầu đặc thù
- Xưởng diện tích hạn chế nhưng cần không gian làm việc lớn nhất có thể
- Muốn tích hợp máy tiện vào dây chuyền tự động hóa gantry loader hoặc robot
- Đang gia công trục dài đến 628mm và cần sự ổn định cắt gọt liên tục của ray hộp
Công ty TNHH Công nghệ và thương mại Hà Sơn
Nhà phân phối chính thức tại Việt Nam
📞 Hotline tư vấn kỹ thuật: 098 512 0109
✉ Email: hason-eng4@hason.vn
Hà Sơn hỗ trợ đánh giá mẫu chi tiết thực tế, tư vấn cấu hình tùy chỉnh và ROI trước khi đầu tư.
