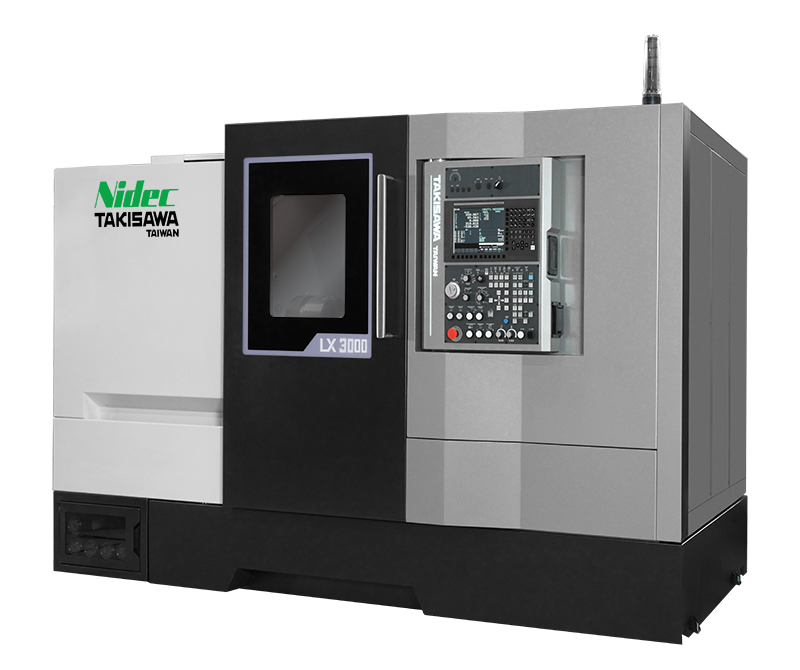

Máy tiện ngang CNC Takisawa LX-3000

Takisawa LX-3000: High Precision Turning Center Mâm 12″ — Phôi Thanh 90mm, Tiện Ø450mm × 2.086mm, 3 Loại Trục Chính

LX-3000 là model đỉnh trong dòng LX Series của Takisawa — nâng cấp từ LX-2500 lên mâm 12″ với phôi thanh 90mm, trong khi giữ nguyên toàn bộ  triết lý thiết kế “new generation high precision turning center” đặc trưng của dòng LX: kết cấu cứng vững cực mạnh, thiết kế chống sốc nhiệt (thermal shock resistant), 3 loại trục chính linh hoạt (Built-in / GearBox / P-motor) và servo tailstock với khoan đồng bộ.

Điểm then chốt: LX-3000 và LX-2500 có cùng kích thước thân máy hoàn toàn (3.000–5.296 × 1.967–2.267mm tùy biến thể), cùng swing 625mm và  cùng turning diameter 450mm (T12) / 470mm (T10). Ba thông số duy nhất khác biệt là mâm 12″ (thay vì 10″), phôi thanh 90mm (thay vì 81mm) và  tốc độ 2.800 RPM (thay vì 3.500 RPM). Trang này giải thích khi nào cần LX-3000 thay vì LX-2500, thông số đầy đủ 3 biến thể L7/L13/L20 và phân  tích ứng dụng thực tế.

1. LX-3000 vs LX-2500 — Cùng Thân Máy, Ba Thông Số Then Chốt Khác Biệt

LX-3000 và LX-2500 chia sẻ 100% kết cấu thân máy, kích thước lắp đặt, swing, turning diameter, hệ thống servo tailstock và triết lý chống sốc nhiệt.  Toàn bộ sự khác biệt tập trung vào ba thông số phản ánh nâng cấp lên mâm 12″:

★ Nguyên tắc lựa chọn đơn giản: (1) cần mâm 12″ hoặc phôi thanh >81mm → chọn LX-3000; (2) ưu tiên tốc độ cao hơn (3.500 RPM) và mâm 10″ đủ  → chọn LX-2500; (3) muốn nâng cấp tại chỗ từ LX-2500 lên mâm 12″ → LX-3000 vào được cùng vị trí lắp đặt.

2. Ba Lựa Chọn Trục Chính Cho LX-3000 — Built-in, GearBox hay P-Motor?

Giống với LX-2500, LX-3000 cung cấp 3 loại trục chính trong cùng một platform. Với mâm 12″ và phôi nặng hơn, lựa chọn trục chính ảnh hưởng đến hiệu quả gia công nhiều hơn so với LX-2500:

 Lưu ý đặc biệt với mâm 12″: Built-in motor kết hợp thiết kế chống sốc nhiệt của LX-3000 tạo ra sự cộng hưởng tối ưu — hai tính năng này cùng nhau đảm bảo độ chính xác cao nhất ổn định nhất khi điều kiện vận hành thay đổi. Đây là lý do LX-3000 Built-in là lựa chọn số một cho gia công chính xác cao mâm 12″.

3. Thông Số Kỹ Thuật Chi Tiết — 3 Biến Thể LX-3000 L7 / L13 / L20

LX-3000 có 3 biến thể theo chiều dài tiện — cùng logic đặt tên L7/L13/L20 với LX-2500. Tất cả thông số năng lực cắt gọt giống nhau giữa 3 biến thể:

 ★ Turning diameter phụ thuộc tháp dao: T12 → Ø450mm; T10 → Ø470mm. Bar capacity 90mm là cố định — không thay đổi theo loại trục chính  (khác với LX-2500 có GearBox bị giảm xuống 75mm). Đây là lợi thế của LX-3000: cả 3 loại trục chính đều hỗ trợ bar capacity 90mm đầy đủ.

4. L7, L13 Hay L20? — Hướng Dẫn Chọn Biến Thể

Logic chọn biến thể LX-3000 giống hệt LX-2500 — chiều dài tiện là tiêu chí duy nhất phân biệt:

 Khuyến nghị: chọn biến thể có chiều dài tiện tối thiểu bằng chiều dài chi tiết + 150–200mm dự phòng. Ví dụ: chi tiết dài 650mm → chọn L7 (701mm); chi tiết dài 1.200mm → chọn L13 (1.336mm).

5. Tại Sao Chọn LX-3000 Thay Vì LX-2500? — Phân Tích 3 Lợi Thế Then Chốt

5.1. Mâm 12″ — khi mâm 10″ không còn đủ lực kẹp

Mâm 12″ (305mm) của LX-3000 lớn hơn mâm 10″ của LX-2500 thêm 51mm — phân bổ lực kẹp trên diện tích chu vi rộng hơn 20%. Trong thực tế gia công, mâm 12″ cần thiết trong ba tình huống: (1) phôi thô đường kính 350–500mm yêu cầu lực kẹp lớn ổn định cho bước cắt thô đầu tiên trên mâm cỡ lớn; (2) chi tiết thành mỏng đường kính 300–450mm nhạy cảm với biến dạng kẹp — mâm 12″ phân bổ lực đều hơn; (3) phôi nặng trên 30–50kg cần chấu kẹp rộng hơn để không bị trượt trong chu kỳ cắt. Đây cũng là lý do LX-3000 nặng hơn LX-2500 khoảng 100kg dù cùng kích thước thân — phần cứng bổ sung tập trung vào khu vực đầu máy để chịu tải mâm 12″.

5.2. Phôi thanh 90mm — lớn nhất trong turning center mâm 12″ dòng LX

90mm là bar capacity lớn nhất trong dòng LX Series — vượt 11% so với 81mm của LX-2500. Đặc biệt, LX-3000 duy trì 90mm cho cả 3 loại trục  chính (Built-in, GearBox và P-motor) — không bị giảm xuống như LX-2500 với GearBox chỉ đạt 75mm. Điều này có nghĩa thực tế: xưởng có thể chọn GearBox headstock cho moment xoắn cao mà vẫn đảm bảo bar capacity 90mm đầy đủ. Phôi thanh 90mm mở ra bar work hạng nặng: bu-lông M80–M90, trục bơm lớn, neo hàng hải và ống ren DN80–DN90.

5.3. Tốc độ 2.800 RPM — moment xoắn cao hơn cho mâm 12″

2.800 RPM thấp hơn 3.500 RPM của LX-2500 là đánh đổi vật lý tất yếu với mâm 12″ nặng hơn — nhưng đây không phải hạn chế. Trái lại, vùng tốc  độ thấp hơn đồng nghĩa với moment xoắn cao hơn ở vùng 500–1.500 RPM — vùng gia công chính của phôi thép hợp kim, gang xám và inox đường kính lớn trên mâm 12″. Với ứng dụng cắt thô nặng phổ biến của mâm 12″, 2.800 RPM cung cấp công suất cắt tốt hơn 3.500 RPM ở cùng moment xoắn.

6. Ưu Điểm Kỹ Thuật Nổi Bật Của LX-3000

6.1. Thiết kế chống sốc nhiệt — độ chính xác ổn định qua ca sản xuất

LX-3000 kế thừa hoàn toàn thiết kế chống sốc nhiệt (thermal shock resistant) của LX-2500 — kết cấu và vật liệu đặc biệt giảm thiểu biến dạng khi nhiệt độ thay đổi đột ngột. Với mâm 12″ và phôi nặng hơn, sự ổn định nhiệt này còn quan trọng hơn: phôi nặng sinh nhiệt cắt lớn hơn khi gia công thô, và nhiệt độ dao động trong xưởng ảnh hưởng đến độ chính xác nghiêm trọng hơn với khoảng không gian kẹp rộng của mâm 12″.

6.2. Kết cấu cứng vững cực mạnh — nền tảng cho mâm 12″ chính xác cao

“Extremely strong and rigid structure” mô tả chính thức từ Takisawa phản ánh trong trọng lượng máy: LX-3000 L7 nặng 6.250kg (LX-2500 L7: 6.150kg), L13 nặng 7.650kg (LX-2500 L13: 7.550kg), L20 nặng 8.650kg (LX-2500 L20: 8.550kg) — nặng hơn đúng 100kg mỗi biến thể, tập trung vào khu vực đầu máy để chịu tải mâm 12″. Kết cấu này đảm bảo không có biến dạng cơ học nào ảnh hưởng đến độ chính xác định vị dù tải cắt của phôi nặng mâm 12″.

6.3. Bar capacity 90mm nhất quán cho cả 3 loại trục chính

Không giống LX-2500 (GearBox bị giảm từ 81mm xuống 75mm), LX-3000 duy trì bar capacity 90mm đồng đều cho Built-in, GearBox và P-motor. Đây là lợi thế thiết kế quan trọng: xưởng không phải đánh đổi giữa loại trục chính ưu tiên và bar capacity cần thiết. Nếu cần GearBox moment xoắn cao VÀ bar capacity 90mm cùng lúc, LX-3000 đáp ứng được — LX-2500 GearBox không thể.

6.4. Servo tailstock khoan đồng bộ — rút ngắn chu kỳ mâm 12″

Servo tailstock với khoan đồng bộ của LX-3000 hoạt động theo cùng nguyên lý LX-2500 nhưng với tải trọng phù hợp cho mâm 12″. Đặc biệt quan trọng với LX-3000 L20 (chiều dài 2.086mm) khi gia công trục dài nặng mâm 12″: khoan đồng bộ thực hiện khoan tâm trong khi tiện mà không cần dừng máy — tiết kiệm thời gian chu kỳ đáng kể cho từng chi tiết và nhân lên thành hàng giờ mỗi ngày trong sản xuất loạt lớn.

6.5. Cùng kích thước lắp đặt với LX-2500 — nâng cấp tại chỗ

LX-3000 có cùng kích thước lắp đặt hoàn toàn với LX-2500 tương ứng: L7 (3.000 × 1.967mm), L13 (4.280 × 2.182mm), L20 (5.296 × 2.267mm). Xưởng đang vận hành LX-2500 và cần nâng cấp lên mâm 12″ có thể thay thế bằng LX-3000 trong đúng cùng vị trí lắp đặt mà không cần cải tạo mặt bằng hay thay đổi kết cấu xưởng — lợi thế thực tế quan trọng cho kế hoạch nâng cấp thiết bị.

6.6. Trục chính và T12 milling turret tự sản xuất in-house

LX-3000 kế thừa hoàn toàn triết lý in-house của Takisawa: cả trục chính (3 loại) lẫn T12 milling turret (biến thể LX-3000M) đều được thiết kế, sản xuất và kiểm thử nội bộ. Điều này đảm bảo tích hợp tối ưu giữa trục chính mâm 12″ và tháp dao, tùy chỉnh sâu theo yêu cầu (số vị trí dao, loại tool holder, milling cutter) và chất lượng kiểm soát hoàn toàn bởi Takisawa.

7. Ứng Dụng Thực Tế Trong Sản Xuất

7.1. Gia công chính xác cao chi tiết mâm 12″ yêu cầu Ra thấp

Trục chính built-in motor LX-3000 kết hợp thiết kế chống sốc nhiệt đặc biệt phù hợp cho gia công chi tiết mâm 12″ yêu cầu Ra bề mặt thấp và dung sai chặt ổn định: vỏ xi lanh thủy lực lớn, ổ đỡ trục cỡ lớn, vòng bi đỡ đường kính 200–400mm và chi tiết đo lường chính xác. Trong môi trường này, sự ổn định nhiệt của LX-3000 trực tiếp giảm tỷ lệ phế phẩm và tăng tính nhất quán giữa các lô sản xuất.

7.2. Bar work tự động hóa phôi thanh 90mm

LX-3000 L7 kết hợp bar feeder 90mm là giải pháp bar work tự động hóa cho turning center mâm 12″ phôi thanh lớn. Điển hình: bu-lông M80–M90 hạng nặng, trục bơm công nghiệp đường kính lớn, neo hàng hải và ống ren DN80–DN90 áp suất cao. GearBox headstock với moment xoắn cao đảm bảo cắt gọt ổn định liên tục phôi thanh thép hợp kim 90mm trong sản xuất tự động hóa ca đêm.

7.3. Tiện trục dài nặng chính xác cao (LX-3000 L20)

LX-3000 L20 với chiều dài 2.086mm và mâm 12″ đặc biệt phù hợp cho trục hải quân và tàu công trình cỡ nhỏ (Ø150–350mm, dài 1.500–2.000mm), trục máy phát cỡ vừa và trục cán thép công nghiệp nhỏ. Servo tailstock khoan đồng bộ hỗ trợ khoan tâm trong khi tiện; kết cấu 8.650kg hấp thụ rung động từ phôi nặng trên toàn bộ chiều dài 2.086mm.

7.4. Gia công cắt thô nặng thép hợp kim và gang (GearBox headstock)

LX-3000 cấu hình GearBox headstock với moment xoắn tối đa và bar capacity 90mm (giữ nguyên, không bị giảm như LX-2500 GearBox) là lựa chọn tối ưu cho gia công thô phôi thép hợp kim (SKD11, 42CrMo, SKH51), gang xám đặc và inox hạng nặng đường kính 200–450mm. Kết cấu cứng vững cực mạnh của LX-3000 đảm bảo không có biến dạng cơ học trong bước cắt thô nặng nhất.

7.5. Sản xuất trong môi trường nhiệt độ không ổn định

LX-3000 tỏa sáng đặc biệt trong xưởng không có điều hòa hoặc có nhiệt độ biến động lớn giữa ngày và đêm — phổ biến tại Việt Nam. Thiết kế chống sốc nhiệt duy trì độ chính xác hình học ổn định ngay cả khi máy khởi động buổi sáng sau đêm lạnh, hoặc khi dung dịch cắt lạnh tiếp xúc với phôi nóng liên tục trong ca dài. Kết quả: ít phế phẩm hơn và ít phải điều chỉnh offset trong ca hơn so với máy tiện thông thường.

8. Câu Hỏi Thường Gặp (FAQ)

LX-3000 và LX-2500 khác nhau ở điểm gì quan trọng nhất?

Ba điểm khác biệt duy nhất: (1) mâm 12″ thay vì 10″ — lực kẹp lớn hơn, phân bổ đều hơn cho phôi nặng; (2) phôi thanh 90mm thay vì 81mm — và quan trọng là 90mm nhất quán cho cả 3 loại trục chính, trong khi LX-2500 GearBox bị giảm xuống 75mm; (3) tốc độ 2.800 RPM thay vì 3.500 RPM — moment xoắn cao hơn cho mâm 12″. Tất cả thông số còn lại — kích thước thân máy, swing, turning diameter, servo tailstock — đều giống hệt nhau.

Tại sao bar capacity của LX-3000 (90mm) nhất quán cho cả GearBox, trong khi LX-2500 GearBox bị giảm xuống 75mm?

Đây là câu hỏi kỹ thuật quan trọng. LX-3000 với mâm 12″ có trục chính lớn hơn, cho phép thiết kế GearBox với lỗ thông trục (through-hole) lớn hơn mà vẫn đảm bảo độ bền cơ học. LX-2500 với mâm 10″ và thân trục chính nhỏ hơn bị giới hạn về không gian khi bố trí hộp số, buộc phải giảm through-hole xuống 75mm. Kết quả: LX-3000 GearBox đạt được kết hợp mà LX-2500 không thể — moment xoắn cao VÀ bar capacity 90mm cùng lúc.

LX-3000 có thể nâng cấp thêm live tool hoặc Y-axis sau khi mua không?

Không — LX-3000M (live tool milling T12) và LX-3000Y (Y-axis) là các model riêng biệt được thiết kế từ đầu, không phải bản nâng cấp từ LX-3000 tiêu chuẩn. Cấu hình phải xác định khi đặt hàng. Nếu đã dự kiến cần live tool hoặc Y-axis trong tương lai gần, nên đặt LX-3000M hoặc LX-3000Y ngay để tránh đầu tư thêm sau này.

Turning diameter LX-3000 là 450mm hay 470mm?

Phụ thuộc vào tháp dao: T12 (12 vị trí, tiêu chuẩn) cho turning diameter 450mm; T10 (10 vị trí, tùy chọn) cho turning diameter 470mm do T10 có bán kính nhỏ hơn chiếm ít không gian trên bàn dao. Cần xác định ưu tiên khi đặt hàng: T12 phù hợp với chi tiết nhiều bước (cần 12 dao); T10 phù hợp với chi tiết cần turning diameter 470mm và không quá 10 dao.

Nên chọn loại trục chính nào cho LX-3000?

Hướng dẫn nhanh: Built-in motor khi ưu tiên Ra bề mặt thấp, rung động thấp và tận dụng tối đa thiết kế chống sốc nhiệt — lựa chọn tốt nhất cho gia công chính xác cao. GearBox khi ưu tiên moment xoắn tối đa cho cắt thô gang/thép hợp kim cứng — và LX-3000 GearBox duy trì bar capacity 90mm đầy đủ. P-motor khi ưu tiên chi phí đầu tư tối ưu và ứng dụng gia công thông thường. Liên hệ Hà Sơn để phân tích theo vật liệu và yêu cầu Ra thực tế.

Diện tích lắp đặt và yêu cầu nền xưởng cho LX-3000?

LX-3000 L7: 3.000 × 1.967 mm (rộng × sâu), cao 1.830 mm, nặng 6.250 kg — nền chịu tải 8–9 tấn/m². LX-3000 L13: 4.280 × 2.182 mm, cao 1.882 mm, nặng 7.650 kg — nền 9–10 tấn/m². LX-3000 L20: 5.296 × 2.267 mm, cao 1.881 mm, nặng 8.650 kg — nền 10–12 tấn/m². Cùng kích thước với LX-2500 tương ứng — xưởng đang có LX-2500 không cần đánh giá lại nền móng. Hà Sơn hỗ trợ đánh giá mặt bằng trước khi lắp đặt mới.

9. Liên Hệ Tư Vấn & Báo Giá

Takisawa LX-3000 là lựa chọn phù hợp nếu xưởng của bạn đang gặp một trong các vấn đề sau:

• Cần mâm 12″ để kẹp phôi nặng hơn hoặc chi tiết thành mỏng đường kính lớn ổn định hơn

• Bar work phôi thanh 81–90mm không qua được lỗ trục chính LX-2500 hoặc máy hiện tại

• Cần GearBox moment xoắn cao VÀ bar capacity 90mm cùng lúc — LX-2500 GearBox không đáp ứng được

• Yêu cầu turning center mâm 12″ chính xác cao bền vững trong điều kiện nhiệt độ không ổn định

• Muốn nâng cấp từ LX-2500 lên mâm 12″ trong cùng không gian lắp đặt

• Tiện trục dài đến 2.086mm (L20) mâm 12″ với độ chính xác cao và servo tailstock khoan đồng bộ

 Công ty TNHH Công nghệ và thương mại Hà Sơn

Nhà phân phối chính thức tại Việt Nam

📞 Hotline tư vấn kỹ thuật: 098 512 0109

✉ Email: hason-eng4@hason.vn

Hà Sơn hỗ trợ tư vấn lựa chọn giữa LX-2500 và LX-3000, loại trục chính (Built-in/GearBox/P-motor), biến thể L7/L13/L20, giải pháp bar feeding 90mm và phân tích ROI trước khi đầu tư.
