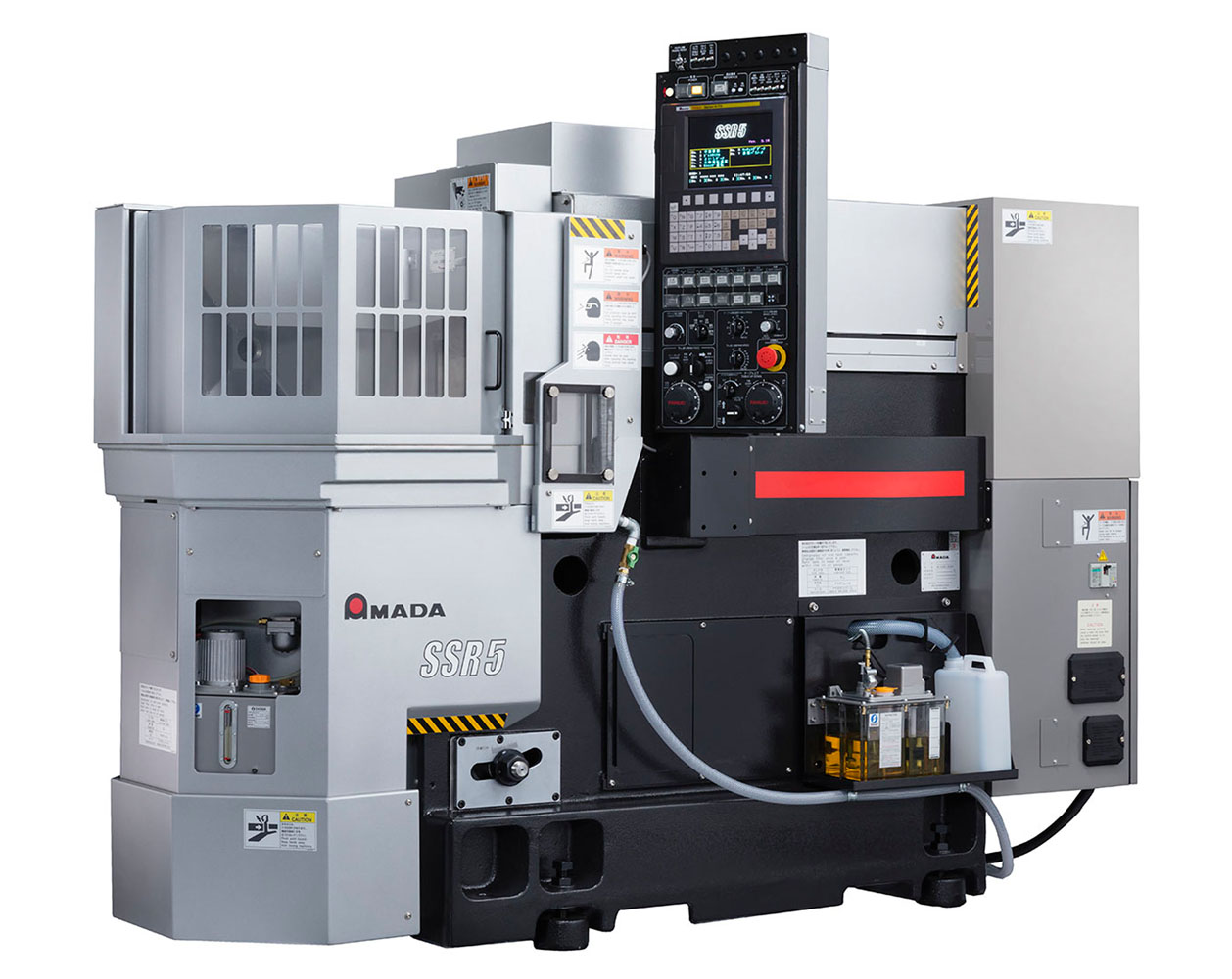

Amada SSR-5 / SSR-6: Máy Mài Phẳng Bàn Xoay CNC — Năng Suất Gấp 3, Không Thủy Lực, Chính Xác Ổn Định Xuyên Ca
Nếu xưởng của bạn đang dùng máy mài phẳng bàn tịnh tiến truyền thống và gặp phải tình trạng năng suất thấp, nhiệt độ dầu thủy lực ảnh hưởng đến độ chính xác, hoặc setup tốn thời gian — Amada SSR-5 và SSR-6 được thiết kế trực tiếp để giải quyết những vấn đề đó.
Trang này cung cấp thông số kỹ thuật đầy đủ, phân tích ưu điểm thực chiến và các ứng dụng điển hình của dòng máy mài phẳng bàn xoay CNC Amada SSR — giúp bạn đánh giá nhanh liệu SSR-5 hay SSR-6 có phù hợp với yêu cầu sản xuất cụ thể của mình.
1. SSR-5 / SSR-6 vs Máy Mài Bàn Tịnh Tiến Truyền Thống — 3 Khác Biệt Quyết Định
Nhiều xưởng gia công khuôn mẫu tại Việt Nam vẫn đang vận hành máy mài phẳng bàn tịnh tiến (reciprocating surface grinder) với hệ thống thủy lực. Câu hỏi thực tế: liệu có đáng nâng cấp lên dòng SSR bàn xoay?
| Tiêu chí | Máy mài bàn tịnh tiến | Amada SSR-5 / SSR-6 (bàn xoay) |
| Cơ chế bàn | Tịnh tiến qua lại (reciprocating) | Xoay tròn liên tục (rotary) |
| Năng suất | Chuẩn (baseline) | Gấp 3 lần cùng diện tích mài |
| Hệ thống truyền động | Thủy lực (hydraulic) | Toàn điện — không thủy lực (all-electric NC) |
| Nhiệt độ vận hành | Dầu thủy lực sinh nhiệt, ảnh hưởng độ chính xác | Giảm thiểu biến dạng nhiệt đáng kể |
| Độ thẳng ray dẫn | Phụ thuộc thiết kế cơ học | <3μm (V-flat sliding surface) |
| Điều chỉnh tốc độ bàn | Cố định hoặc thủ công | Biến tốc servo, Constant Surface Speed tự động |
| Sửa đá (dressing) | Thủ công, dừng máy | Tự động có bù trừ đường kính đá |
Kết luận thực tế: với cùng diện tích mài, SSR-5 hoàn thành 1 chu kỳ mài trong thời gian bằng 1/3 máy tịnh tiến tương đương — không phải nhờ tốc độ đá cao hơn, mà nhờ cơ chế tiếp xúc liên tục của bàn xoay.
2. Thông Số Kỹ Thuật Amada SSR-5 và SSR-6
Dưới đây là bảng thông số kỹ thuật chính từ catalog chính thức Amada Machinery:
| Thông số | SSR-5 | SSR-6 |
| Trục điều khiển NC | 2 trục chính + 1 trục | 2 trục chính + 1 trục |
| Đường kính mâm từ (Chuck OD) | φ508 mm (20″) | φ600 mm |
| Hành trình ram / bàn (mm) | 335 / 185 mm | 337 / 185 mm |
| Công suất motor đá mài | 7.5 kW / 11 kW (2 cấp) | 7.5 kW / 11 kW (2 cấp) |
| Kích thước đá mài (OD × W × Bore) | φ355 × 38 × φ127 mm | φ355 × 38 × φ127 mm |
| Tốc độ mâm từ | 50 – 300 RPM (biến tốc) | 50 – 300 RPM (biến tốc) |
| Độ thẳng ray dẫn (V-flat slide) | <3 μm | <3 μm |
| Hệ dẫn động trục | Servo motor + linear guide | Servo motor + linear guide |
| Hệ truyền động | Toàn điện — không thủy lực | Toàn điện — không thủy lực |
| Hệ điều khiển | CNC Amada (phần mềm chuyên dụng) | CNC Amada (phần mềm chuyên dụng) |
Lưu ý: Thông số trên được tổng hợp từ catalog chính thức Amada Machinery. Một số cấu hình có thể thay đổi theo phiên bản và tùy chọn. Vui lòng liên hệ Hà Sơn để xác nhận thông số chính xác theo nhu cầu.
3. Ưu Điểm Cốt Lõi Của Công Nghệ Bàn Xoay CNC
3.1. Năng suất gấp 3 lần — không phải marketing, mà là cơ học
Máy mài bàn tịnh tiến mất thời gian “chết” (air-cut time) khi bàn đảo chiều ở hai đầu. Bàn xoay của SSR-5/SSR-6 quay liên tục — đá mài tiếp xúc với phôi trong toàn bộ chu kỳ, không có thời gian chết. Với cùng diện tích làm việc, Amada công bố SSR-5 đạt năng suất gấp 3 lần máy tịnh tiến tương đương — con số này đến từ sự khác biệt cơ bản về cơ chế chuyển động.
3.2. Không thủy lực — loại bỏ nguồn gây sai số nhiệt
Dầu thủy lực sinh nhiệt khi vận hành, gây giãn nở nhiệt trên kết cấu máy và ảnh hưởng trực tiếp đến độ chính xác — đặc biệt sau 2–3 giờ đầu ca làm việc. SSR-5/SSR-6 hoàn toàn không dùng thủy lực. Toàn bộ trục chạy servo motor, giảm thiểu biến dạng nhiệt và duy trì độ chính xác ổn định từ đầu đến cuối ca sản xuất.
3.3. Constant Surface Speed — tốc độ bề mặt không đổi trên toàn bộ chi tiết
Khi bàn xoay, vùng ngoài rìa chi tiết có vận tốc dài lớn hơn vùng tâm. Nếu tốc độ mâm từ cố định, chất lượng bề mặt sẽ không đồng đều. SSR-5/SSR-6 tự động điều chỉnh tốc độ mâm từ theo hàm Constant Surface Speed — đảm bảo tốc độ bề mặt không đổi từ tâm ra rìa, cho ra độ nhám bề mặt đồng đều trên toàn bộ chi tiết.
3.4. Sửa đá tự động với bù trừ đường kính — không cần dừng máy
Đá mài mòn dần sau mỗi chu kỳ. Hệ thống SSR-5/SSR-6 tự động thực hiện dressing theo lịch đặt trước và tự động bù trừ đường kính đá sau mỗi lần sửa — duy trì vị trí mặt mài chính xác mà không cần operator can thiệp hay dừng máy căn chỉnh. Trong sản xuất hàng loạt, tính năng này trực tiếp loại bỏ một nguồn sai số lớn.
3.5. Ray dẫn V-flat — độ thẳng <3μm bền vững theo thời gian
Kết cấu V-flat sliding surface của Amada sử dụng thiết kế không có phần nhô (overhangless) — ram không vượt quá mặt ray dẫn ở bất kỳ vị trí nào, loại bỏ lực mô-men gây cong vênh. Mặt ray được gia công chisel để hạn chế biến dạng nhiệt, duy trì độ song song ổn định trong suốt vòng đời sử dụng. Độ thẳng đạt được: dưới 3μm.
3.6. Teaching Function — setup nhanh ngay cả với operator ít kinh nghiệm
Nút Teaching được bố trí ở cả hai phía máy, kết hợp với manual pulse handle, cho phép operator chạm đá đến chi tiết hoặc đến đá sửa (dresser) một cách nhanh chóng và chính xác. Quy trình touch-off được thực hiện trong vài thao tác thay vì phải căn chỉnh thủ công từng bước — rút ngắn thời gian setup đáng kể.
4. SSR-5 Hay SSR-6? Hướng Dẫn Chọn Máy
Hai model có cùng nền tảng công nghệ, chỉ khác nhau ở kích thước mâm từ và phạm vi ứng dụng:
| Tiêu chí lựa chọn | Gợi ý |
| Chi tiết có đường kính đến 500mm | SSR-5 (mâm φ508mm) — phù hợp đại đa số khuôn mẫu vừa và nhỏ |
| Chi tiết có đường kính 500–600mm | SSR-6 (mâm φ600mm) — khuôn lớn, tấm thép dày |
| Ưu tiên chi phí đầu tư ban đầu | SSR-5 — phổ biến hơn, dễ tìm phụ tùng |
| Xưởng gia công chi tiết đa dạng kích cỡ | SSR-6 — linh hoạt hơn về phạm vi kích thước phôi |
Nếu chưa chắc chắn, hãy liên hệ Hà Sơn để được tư vấn dựa trên kích thước phôi thực tế và yêu cầu năng suất cụ thể xưởng bạn.
5. Ứng Dụng Thực Tế Trong Môi Trường Sản Xuất Khuôn Mẫu
5.1. Mài phẳng tấm khuôn (mold base) sau gia công nhiệt
Sau nhiệt luyện, tấm khuôn thường bị cong vênh nhẹ và cần mài phẳng lại hai mặt với độ song song chặt chẽ. SSR-5/SSR- 6 với độ thẳng ray dẫn <3μm và hệ thống không thủy lực đảm bảo độ phẳng nhất quán ngay cả khi mài nhiều tấm liên tiếp trong cùng một ca — không bị ảnh hưởng bởi nhiệt độ dầu tích lũy.
5.2. Mài bề mặt chi tiết cứng (carbide, thép tôi HRC 60+)
Trục chính thủy động lực học (Mackensen hydrodynamic bearing) của SSR-5/SSR-6 cho độ cứng vững cao hơn ổ bi thông thường — đặc biệt quan trọng khi mài vật liệu cứng như carbide, thép tôi HRC 60+. Hệ làm mát trục chính tiêu chuẩn ngăn chặn giãn nở nhiệt tại nguồn, duy trì độ chính xác xuyên suốt mẻ sản xuất.
5.3. Sản xuất hàng loạt vòng đệm, tấm ghép khuôn
Năng suất gấp 3 lần so với máy tịnh tiến làm cho SSR-5/SSR- 6 đặc biệt phù hợp với các chi tiết hàng loạt có yêu cầu độ phẳng và song song nhất quán: vòng đệm, tấm ghép khuôn, spacer, liner. Tính năng sửa đá tự động đảm bảo chất lượng bề mặt không thay đổi từ chi tiết đầu đến cuối lô.
5.4. Gia công chi tiết yêu cầu bề mặt gương (mirror finish)
Với Constant Surface Speed và trục chính thủy động lực học cho phép kiểm soát chính xác điều kiện cắt, SSR-5/SSR- 6 có khả năng đạt độ nhám bề mặt rất thấp — phù hợp với các chi tiết yêu cầu bề mặt chức năng chất lượng cao như mặt phân khuôn, tấm tống.
6. Câu Hỏi Thường Gặp (FAQ)
SSR-5 và SSR-6 khác nhau như thế nào?
SSR-5 có mâm từ φ508mm, SSR-6 có mâm từ φ600mm. Cả hai dùng chung nền tảng công nghệ (hành trình ram/bàn, motor đá, hệ điều khiển). SSR-6 phù hợp với chi tiết lớn hơn; SSR-5 là lựa chọn phổ biến hơn cho xưởng khuôn mẫu vừa và nhỏ.
Máy có cần hệ thống thủy lực riêng không?
Không. SSR-5/SSR-6 là máy “all-electric” — toàn bộ trục dẫn động bằng servo motor, không cần hệ thống thủy lực. Điều này giúp giảm chi phí vận hành, giảm nguy cơ rò rỉ dầu và loại bỏ nguồn nhiệt từ dầu thủy lực.
Máy phù hợp với vật liệu nào?
SSR-5/SSR-6 với trục chính thủy động lực học phù hợp với thép tôi cứng (HRC 60+), carbide, thép gió (HSS) và các vật liệu dẻo dai khó mài. Đây là ưu điểm so với máy dùng ổ bi thông thường.
Thời gian setup và chạy chương trình mất bao lâu?
Nhờ Teaching Function và phần mềm CNC chuyên dụng, thời gian setup cơ bản được rút ngắn đáng kể so với máy tịnh tiến thủ công. Chương trình có thể lưu lại và gọi ra lần sau mà không cần setup lại từ đầu.
7. Liên Hệ Tư Vấn & Báo Giá
Amada SSR-5 hoặc SSR-6 phù hợp với xưởng của bạn nếu đang gặp một trong các vấn đề sau:
- Năng suất máy mài phẳng hiện tại không đáp ứng được sản lượng yêu cầu
- Máy mài thủy lực sinh nhiệt, ảnh hưởng độ chính xác sau vài giờ vận hành
- Chất lượng bề mặt không đồng đều giữa các chi tiết trong cùng một lô
- Thời gian dừng máy để sửa đá và căn chỉnh chiếm tỷ lệ cao
- Cần gia công chi tiết cứng (carbide, HRC 60+) với độ tin cậy cao
Công ty TNHH Công nghệ và thương mại Hà Sơn
Nhà phân phối chính thức của Amada tại Việt Nam
📞 Hotline tư vấn kỹ thuật: 098 512 0109
✉ Email: hason-eng4@hason.vn
Hà Sơn hỗ trợ đánh giá mẫu chi tiết thực tế và tư vấn ROI trước khi đầu tư.
