Máy Mài Định Hình Chính Xác Amada — Forming Grinder MEISTER-52 UP
Trong sản xuất khuôn mẫu và linh kiện điện tử, không phải chi tiết nào cũng có thể mài được bằng máy mài
phẳng thông thường. Khi biên dạng của punch, die hay cam yêu cầu độ chính xác đến từng micromet theo hình dạng đặc thù — đó là lúc máy mài định hình chính xác
(Forming Grinder) trở thành thiết bị không thể thay thế.
Amada cung cấp ba dòng máy mài định hình chính xác phù hợp với các mức yêu cầu và ngân sách khác nhau: TF-M1 (tiêu chuẩn), MEISTER (chính xác cao) và WINSTAR (siêu chính xác). Bài viết này giúp bạn hiểu rõ từng dòng và chọn đúng model cho nhu cầu sản xuất thực tế.
1. Máy Mài Forming là Gì? Phân Biệt Với Surface Grinder
Máy mài định hình (Forming Grinder) là dòng máy mài chính xác cao chuyên dùng để mài các chi tiết có biên dạng phức tạp — không chỉ phẳng, mà còn là cong, nghiêng, rãnh chữ V, profile đặc biệt — theo bản vẽ kỹ thuật với độ chính xác đến micromet.
Điểm cốt lõi phân biệt máy mài forming với máy mài phẳng thông thường nằm ở hai yếu tố: đá mài được định
hình (profiled) theo đúng biên dạng cần gia công, và hệ thống kiểm soát biên dạng trực tiếp trong quá trình mài
— không phải đo ngoài sau khi mài xong.
| Tiêu chí | Máy mài phẳng (Surface) | Máy mài định hình (Forming) |
| Bề mặt gia công | Phẳng hoàn toàn | Mọi biên dạng: cong, góc, rãnh, profil |
| Kiểm soát hình dạng | Không có — chỉ kiểm tra chiều cao | Trực tiếp qua màn hình quang học |
| Đá mài | Đá thẳng, hình trụ | Đá định hình theo profil yêu cầu |
| Ứng dụng | Mài phẳng bề mặt, giảm nhám | Punch, die, cam, template, linh kiện phức tạp |
| Độ chính xác biên dạng | Không kiểm soát được | Đến ±1–2 µm với dòng WINSTAR |
| Phù hợp với | Xưởng gia công tổng quát | Khuôn mẫu chính xác, điện tử, bán dẫn |
Tóm lại: Nếu chi tiết của bạn chỉ cần mặt phẳng — máy mài phẳng đủ dùng và rẻ hơn. Nếu chi tiết có biên dạng bất kỳ cần độ chính xác cao — bạn cần máy mài forming. Không thể thay thế lẫn nhau.
Khi nào cần máy mài forming?
Ba tình huống phổ biến nhất mà các xưởng cơ khí tại Việt Nam cần đến máy mài định hình:
Tình huống 1: Gia công punch & die cho khuôn dập. Punch và die phải khớp nhau tuyệt đối theo đúng biên dạng thiết kế. Nếu mài sai biên dạng dù chỉ 5–10 µm, khuôn sẽ không hoạt động đúng hoặc nhanh mòn. Máy mài phẳng không thể kiểm soát điều này — máy forming là bắt buộc.
Tình huống 2: Lõi khuôn ép nhựa có profil phức tạp. Các rãnh thoát khuôn, góc bo, bán kính cong trên lõi khuôn đều cần được mài chính xác để sản phẩm nhựa ra đúng hình dạng và dễ thoát khuôn. Đây là ứng dụng kinh điển của dòng MEISTER.
Tình huống 3: Linh kiện điện tử siêu nhỏ với dung sai ±1–2 µm. Lead frame, contact terminal và các chi tiết bán dẫn yêu cầu biên dạng chính xác tuyệt đối trong từng lô sản xuất. Đây là lý do WINSTAR được các nhà máy FDI điện tử chọn lựa.
2. Khi Nào Cần Máy Mài Forming? — Dấu Hiệu Nhận Biết
Nếu bạn đang phân vân liệu xưởng mình có thực sự cần máy mài forming không, hãy kiểm tra các dấu hiệu sau:
Dấu hiệu kỹ thuật — bạn đang gặp phải
- Tỷ lệ phế phẩm khuôn cao do biên dạng punch/die không khớp sau mài
- Phải gửi chi tiết ra ngoài gia công biên dạng đặc biệt, không tự làm được
- Thời gian sửa khuôn kéo dài vì thiếu thiết bị kiểm soát biên dạng
- Khách hàng FDI yêu cầu chứng minh năng lực máy móc theo tiêu chuẩn Nhật/Hàn
- Chi tiết gia công có góc nghiêng, rãnh hình V, bán kính cong dưới 0,5mm
Dấu hiệu kinh doanh — bạn đang bỏ lỡ
- Không thể nhận đơn hàng khuôn mẫu chính xác cao vì thiếu thiết bị
- Nhà cung ứng tier-2 cho FDI yêu cầu nâng cấp máy móc để gia hạn hợp đồng
- Đối thủ cạnh tranh đang cung cấp dịch vụ gia công biên dạng mà bạn chưa làm được
Quy tắc thực tế: Nếu bạn đang gia công khuôn mẫu mà chưa có máy mài forming — bạn đang phụ thuộc hoàn toàn vào tay nghề thợ mài thủ công, và chất lượng sẽ không ổn định giữa các lô.
Đó là điểm yếu mà khách hàng FDI Nhật Bản sẽ phát hiện ngay trong audit nhà máy.
3. So Sánh Dòng TF-M1 / MEISTER / WINSTAR — Chọn Model Nào?
Amada cung cấp ba dòng máy mài định hình tương ứng với ba mức yêu cầu khác nhau. Dưới đây là bảng
so sánh toàn diện giúp bạn xác định nhanh model phù hợp:
| Tiêu chí | TF-M1 | MEISTER | WINSTAR |
| Phân khúc | Tiêu chuẩn | Chính xác cao | Siêu chính xác |
| Độ chính xác vị trí | ±3–5 µm | ±2–3 µm | ±1–2 µm |
| Kiểm soát biên dạng | Quang học — màn hình | Quang học + CNC hỗ trợ | CNC đầy đủ + quang học |
| Chiều cao mài | Tiêu chuẩn | Cải tiến | Ultra — hành trình lớn hơn |
| Điều khiển | Thủ công + DRO | CNC bán tự động | CNC đầy đủ tự động |
| Ứng dụng chính | Khuôn mẫu tổng quát | Khuôn dập, cam, template | Bán dẫn, IC, khuôn cao cấp |
| Phù hợp với | SME cơ khí khuôn mẫu | Nhà máy khuôn FDI cấp vừa | Nhà máy điện tử / bán dẫn FDI |
| KH VN tham chiếu | Công ty cơ khí HN (FDI Nhật) | Nhà máy khuôn mẫu & điện tử FDI | Nhà máy bán dẫn FDI Hà Nội |
Chi tiết từng dòng
Amada TF-M1 — Forming Grinder tiêu chuẩn:
Dòng entry-level trong lineup máy mài forming của Amada. TF-M1 sử dụng hệ thống quang học để kiểm soát biên dạng với màn hình chiếu trực tiếp. Phù hợp cho xưởng khuôn mẫu vừa và nhỏ cần nâng cấp từ mài tay sang mài máy có kiểm soát biên dạng, nhưng chưa cần đến mức CNC tư động hóa cao.
Điểm mạnh TF-M1: Chi phí đầu tư thấp hơn đáng kể so với MEISTER và WINSTAR.
Vận hành đơn giản, đào tạo thợ nhanh. Phù hợp làm “bước đệm” trước khi đầu tư vào dòng cao hơn.

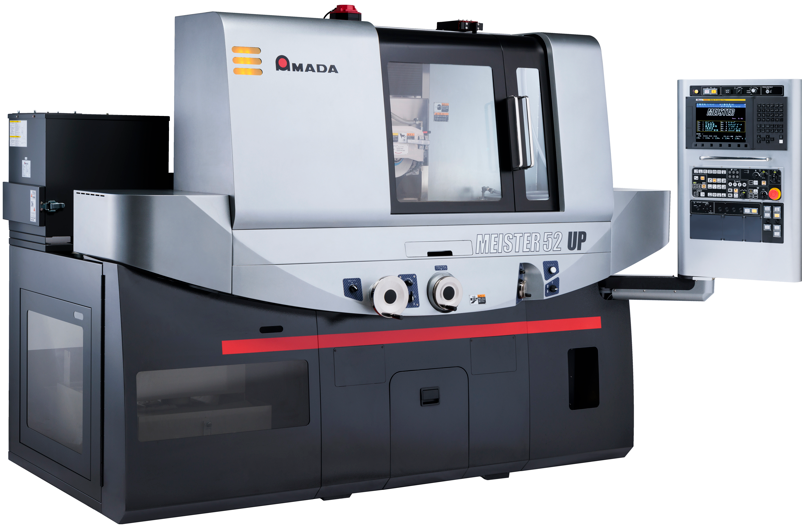

Amada MEISTER (MEISTER-52/45 và MEISTER-52 UP) — High Precision Forming Grinder:
Dòng chính xác cao với hai phiên bản: MEISTER-52/45 (tiêu chuẩn) và MEISTER-52 UP (nâng cao). Tích hợp CNC bán tự động, cho phép lập trình hành trình mài và kiểm soát chính xác hơn TF-M1. Đây là dòng được lựa chọn nhiều nhất trong phân khúc khuôn mẫu FDI tại Việt Nam — cân bằng tốt giữa chính xác và chi phí.
Điểm mạnh MEISTER: Tích hợp CNC giúp giảm phụ thuộc vào tay nghề thợ. MEISTER-52 UP có thêm cải tiến về hệ thống bàn và trục chính, phù hợp khi yêu cầu dung sai khắt khe hơn tiêu chuẩn.
Amada WINSTAR và WINSTAR-SP — Ultra High Precision Forming Grinder:
Đỉnh cao của dòng máy mài forming Amada. WINSTAR tích hợp CNC đầy đủ, độ chính xác vị trí đến ±1–2 µm và khả năng lập trình gia công lô tự động. WINSTAR-SP là phiên bản đặc biệt với cải tiến thêm về hệ thống trục và kiểm soát nhiệt, phục vụ các ứng dụng yêu cầu
khắt khe nhất trong ngành bán dẫn và điện tử.
Điểm mạnh WINSTAR: Cấp độ chính xác ngang tiêu chuẩn Nhật Bản dùng trong sản xuất linh kiện bán dẫn. CNC đầy đủ cho phép chạy lô mà không cần giám sát liên tục — giải phóng nhân lực và đảm bảo chất lượng đồng đều.
4. Ứng Dụng Thực Tế — Khuôn Dập, Khuôn Ép Nhựa và Linh Kiện Điện Tử
Máy mài định hình Amada được ứng dụng trên ba ngành công nghiệp chính đang tăng trưởng mạnh tại miền Bắc Việt Nam:
| Ngành | Chi tiết gia công | Dòng phù hợp | Dung sai yêu cầu |
| Khuôn dập kim loại | Punch, die, stripper plate | TF-M1 / MEISTER | ±2–5 µm |
| Khuôn ép nhựa | Lõi khuôn, cavity, insert chính xác | MEISTER / WINSTAR | ±1–3 µm |
| Linh kiện điện tử | Lead frame, contact pin, micro-component | WINSTAR | ±1–2 µm |
| Cam & template | Biên dạng cam, dưỡng đo, template kiểm tra | MEISTER | ±2–3 µm |
| Dụng cụ cắt gọt | Profile dao phay đặc biệt, dao cắt định hình | TF-M1 / MEISTER | ±2–5 µm |
| Bán dẫn / IC | Die, bond finger, micro-mold component | WINSTAR | ±1 µm |
Khuôn dập kim loại (Stamping Die)
Đây là ứng dụng phổ biến nhất của máy mài forming tại Việt Nam. Trong sản xuất khuôn dập, punch và die phải có biên dạng khớp nhau tuyệt đối với khe hở (clearance) được kiểm soát chặt chẽ theo vật
liệu và độ dày tấm kim loại.
- Dùng TF-M1 hoặc MEISTER để mài biên dạng punch theo bản vẽ film quang học
- Kiểm tra khớp biên dạng trực tiếp trên màn hình mà không cần tháo lắp chi tiết
- Mài lại punch/die đã mòn sau thời gian sử dụng — tiết kiệm chi phí thay mới
Khuôn ép nhựa (Injection Mold)
Lõi khuôn ép nhựa chất lượng cao yêu cầu bề mặt và biên dạng chính xác để sản phẩm ra đúng dung sai thiết kế
và dễ thoát khuôn. Đặc biệt với khuôn nhỏ, khuôn nhiều lòng hoặc khuôn sản phẩm điện tử:
- MEISTER phù hợp gia công insert, core pin và cavity với profil phức tạp
- Đảm bảo tính đồng đều giữa các lòng khuôn trong khuôn nhiều lòng (multi-cavity)
- Gia công các rãnh thoát khí, rãnh định vị với kích thước nhỏ đến 0,3–0,5mm
Linh kiện điện tử và bán dẫn
Đây là ngành ứng dụng tăng trưởng nhanh nhất tại các KCN miền Bắc Việt Nam, đặc biệt trong chuỗi cung ứng của Samsung, Canon, LG và các nhà máy linh kiện Nhật Bản:
- WINSTAR gia công lead frame và contact pin với dung sai ±1–2 µm
- Mài biên dạng micro-mold cho khuôn sản xuất linh kiện bán dẫn siêu nhỏ
- Lập trình CNC tự động cho phép gia công lô lớn với chất lượng đồng đều tuyệt đối
Thực tế từ nhà máy FDI tại miền Bắc VN: Một nhà máy sản xuất linh kiện bán dẫn (vốn Nhật Bản, KCN Hà Nội) ghi nhận sau khi đầu tư vào dòng MEISTER và WINSTAR: thời gian gia công lại khuôn giảm 45%, tỷ lệ phải làm lại (rework)
giảm từ 4,1% xuống còn 0,8%, và đáp ứng được yêu cầu audit nhà cung ứng cấp 1 của đối tác Nhật.
5. Khách Hàng Đã Sử Dụng tại Việt Nam
Dòng máy mài định hình Amada đã được lắp đặt và vận hành thực tế tại các nhà máy tại Việt Nam:
| Nhà máy cơ khí chính xác (FDI Nhật Bản, Hà Nội) Model: Amada TF-M1 Ứng dụng: Gia công khuôn mẫu chính xác phục vụ sản xuất linh kiện cơ khí xuất khẩu. Đầu tư TF-M1 để tự chủ gia công biên dạng đặc biệt, không còn phụ thuộc gia công ngoài, rút ngắn thời gian giao khuôn từ 3 tuần xuống còn 10 ngày. |
| Nhà máy khuôn mẫu và linh kiện điện tử (FDI Nhật Bản) Model: Amada MEISTER-52 UP và MEISTER-52/45 Ứng dụng: Gia công khuôn dập và khuôn ép nhựa chính xác cao. Nhà máy lựa chọn hai model MEISTER khác nhau cho hai dây chuyền riêng biệt — MEISTER-52/45 cho khuôn tổng quát và MEISTER-52 UP cho chi tiết đòi hỏi dung sai chặt hơn. |
| Nhà máy sản xuất linh kiện bán dẫn (FDI Nhật Bản, Hà Nội) Model: Amada WINSTAR và WINSTAR-SP Ứng dụng: Gia công biên dạng micro-component cho dây chuyền sản xuất linh kiện bán dẫn. Yêu cầu dung sai ±1 µm và tính lặp lại tuyệt đối giữa các lô. Chọn WINSTAR vì là tiêu chuẩn bắt buộc theo yêu cầu công nghệ từ công ty mẹ tại Nhật Bản. |
Cần tham khảo thực tế? Chúng tôi có thể sắp xếp buổi tham quan tại nhà máy khách hàng đang vận hành máy Amada Forming Grinder tại khu vực Hà Nội — để bạn tận mắt xem máy hoạt động và trao đổi trực tiếp với người vận hành trước khi đưa ra quyết định.
6. Tư Vấn Chọn Model Phù Hợp
Việc chọn đúng model máy mài forming quan trọng hơn chọn đúng hãng. Đầu tư quá thấp (TF-M1 khi thực ra cần WINSTAR) sẽ không đáp ứng được yêu cầu kỹ thuật. Đầu tư quá cao (WINSTAR khi TF-M1 là đủ) là lãng phí ngân sách. Bảng dưới đây giúp bạn định hướng nhanh:
| Nếu bạn… | Nên chọn |
| Xưởng khuôn mẫu quy mô vừa, gia công punch & die tổng quát, ngân sách thận trọng | TF-M1 — đủ dùng, chi phí hợp lý, dễ vận hành |
| Sản xuất khuôn dập chính xác cao hoặc khuôn ép nhựa, cần CNC hỗ trợ để giảm phụ thuộc tay nghề | MEISTER (52/45 hoặc 52 UP) — cân bằng tốt giữa chính xác và chi phí |
| Nhà máy FDI sản xuất linh kiện điện tử, bán dẫn, yêu cầu dung sai ±1–2 µm và gia công lô tự động | WINSTAR hoặc WINSTAR-SP — đầu tư cao hơn nhưng là điều kiện bắt buộc |
| Chưa rõ nhu cầu, cần tư vấn kỹ thuật trước khi quyết định | Liên hệ — chúng tôi phân tích chi tiết gia công cụ thể và đề xuất model phù hợp |
Thông tin cần chuẩn bị trước khi liên hệ
Để nhận được tư vấn chính xác nhất trong lần liên hệ đầu tiên, hãy chuẩn bị sẵn:
- Bản vẽ hoặc mô tả chi tiết gia công điển hình — biên dạng, kích thước, vật liệu
- Dung sai yêu cầu — ±bao nhiêu µm?
- Sản lượng gia công dự kiến — gia công đơn chiếc hay theo lô?
- Ngành sản xuất — khuôn mẫu, điện tử, hay ngành khác?
- Ngân sách đầu tư dự kiến — để chúng tôi đề xuất cấu hình tối ưu
