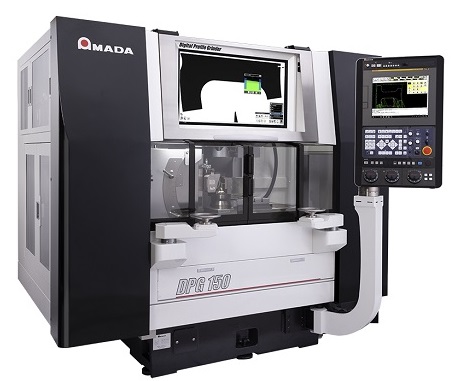

Amada DPG-150 —Máy Mài Biên Dạng Kỹ Thuật Số: siêu chính xác cho gia công khuôn mẫu và dụng cụ cắt
Trong ngành sản xuất khuôn mẫu, dao cắt và dụng cụ chính xác cao, máy mài biên dạng kỹ thuật số Amada DPG-150 đang thiết lập tiêu chuẩn mới về độ chính xác hình học và hiệu quả vận hành. Trang này cung cấp đầy đủ thông tin kỹ thuật, ưu điểm thực chiến và ứng dụng thực tế trong môi trường sản xuất — giúp bạn đánh giá nhanh liệu DPG-150 có phải là giải pháp phù hợp cho xưởng của mình.
1. DPG-150 vs Máy Mài Biên Dạng Thế Hệ Cũ — Điểm Khác Biệt Quyết Định
Nhiều xưởng gia công vẫn đang vận hành máy mài biên dạng thế hệ cũ với màn hình chiếu bóng và thước đo cơ học. Câu hỏi thực tế: liệu có đáng để nâng cấp lên DPG-150 kỹ thuật số? Câu trả lời nằm ở 5 điểm khác biệt cốt lõi sau:
| Tiêu chí | Máy mài biên dạng thế hệ cũ | Amada DPG-150 (kỹ thuật số) |
| Đọc biên dạng | Chiếu bóng, đọc bằng mắt | Màn hình LCD kỹ thuật số, đo tự động |
| Độ phân giải hiển thị | 0.01 mm (thước cơ) | 0.001 mm (encoder kỹ thuật số) |
| Lập trình biên dạng | Không có, vận hành tay hoàn toàn | CNC / DNC, lưu chương trình |
| Phụ thuộc tay nghề operator | Cao — sai số người đọc đáng kể | Thấp — hệ thống kiểm soát tự động |
| Thời gian setup | Dài (căn chỉnh quang học) | Ngắn (gọi chương trình, chạy ngay) |
| Truy xuất lại chương trình | Không thể | Lưu trữ và gọi lại dễ dàng |
| Tích hợp dữ liệu sản xuất | Không hỗ trợ | Xuất dữ liệu đo lường, kết nối DNC |
Kết luận ngắn gọn: máy mài quang học phụ thuộc vào mắt người — DPG- 150 phụ thuộc vào encoder. Encoder không mỏi mắt sau 8 giờ ca.
2. Thông Số Kỹ Thuật Amada DPG-150
Dưới đây là bảng thông số kỹ thuật chính của Amada DPG-150:
| Thông số | Giá trị / Đặc điểm |
| Kích thước bàn mài (W × L) | 150 × 450 mm |
| Hành trình bàn dọc (X) | 500 mm |
| Hành trình bàn ngang (Y) | 200 mm |
| Hành trình đầu mài dọc (Z) | 300 mm |
| Độ phân giải encoder | 0.001 mm (1 micron) |
| Tốc độ đá mài | 1,800 / 3,600 vòng/phút (2 cấp) |
| Công suất motor đá | 1.5 kW |
| Hệ điều khiển | Amada CNC digital display unit |
| Độ chính xác hình học bàn | ±0.003 mm/300 mm |
| Độ nhám bề mặt đạt được | Ra ≤ 0.4 μm (điều kiện tiêu chuẩn) |
| Kích thước đá mài tiêu chuẩn | Ø205 × 13 × Ø31.75 mm |
| Trọng lượng máy | Khoảng 1,200 kg |
| Kết nối dữ liệu | RS-232 / DNC interface |
Lưu ý quan trọng: các thông số trên là giá trị tham khảo từ catalog tiêu chuẩn. Một số cấu hình có thể thay đổi theo phiên bản và tùy chọn. Vui lòng liên hệ để xác nhận thông số chính xác theo nhu cầu cụ thể.
3. Ưu Điểm Màn Hình Kỹ Thuật Số Trong Gia Công
Màn hình kỹ thuật số không chỉ là “nâng cấp giao diện” — nó thay đổi căn bản cách vận hành và kiểm soát chất lượng trong quá trình mài biên dạng.
3.1. Loại bỏ sai số chủ quan của người vận hành
Với máy mài biên dạng thế hệ cũ, mỗi operator có thể đọc biên dạng sai đến 0.01–0.02mm tùy điều kiện ánh sáng và góc nhìn. DPG-150 hiển thị trực tiếp tọa độ tuyệt đối trên màn hình LED với độ phân giải 0.001mm — không có không gian cho “cảm giác” hay “kinh nghiệm đọc bóng”.
3.2. Lập trình và tái hiện biên dạng chính xác
Hệ CNC của DPG-150 cho phép lưu trữ chương trình biên dạng và gọi lại bất cứ lúc nào. Khi cần sản xuất lại lô phụ tùng sau 6 tháng, operator chỉ cần gọi file chương trình — không cần setup lại từ đầu hay phụ thuộc vào “người thợ cũ nhớ cách làm”.
3.3. Kiểm soát bù trừ mòn đá tự động
Đây là điểm mạnh ít được nhắc đến nhưng cực kỳ quan trọng trong thực tế sản xuất. Khi đá mài mòn dần, hệ thống DPG-150 hỗ trợ bù trừ offset bán kính đá — duy trì độ chính xác biên dạng xuyên suốt hàng chục chi tiết trong cùng một chương trình, thay vì phải dừng máy và căn chỉnh thủ công.
3.4. Tích hợp đo lường và xuất dữ liệu
Kết nối RS- 232/DNC cho phép xuất dữ liệu tọa độ và biên dạng sang hệ thống CAD/CAM hoặc phần mềm SPC. Trong môi trường sản xuất yêu cầu truy xuất nguồn gốc (traceability) như ô tô, y tế hay quốc phòng, đây không còn là tính năng phụ — mà là điều kiện tiên quyết.
4. Ứng Dụng Thực Tế Trong Môi Trường Sản Xuất Khuôn Mẫu
Amada DPG-150 đang được vận hành trong môi trường sản xuất thực tế tại các xưởng gia công khuôn mẫu và dụng cụ cắt chuyên nghiệp. Dưới đây là các ứng dụng tiêu biểu:
4.1. Mài punch và die cho khuôn dập
Biên dạng punch (chày) và die (cối) trong khuôn dập yêu cầu khe hở (clearance) kiểm soát chặt chẽ, thường từ 5– 15% chiều dày vật liệu. DPG-150 cho phép mài lại biên dạng punch với độ chính xác ±0.003mm, đảm bảo khe hở đồng đều trên toàn bộ chu vi — điều mà máy mài quang học khó đạt được một cách nhất quán.
4.2. Mài biên dạng dao cắt và insert
Các insert dao cắt profil đặc biệt (form tool) phục vụ gia công hàng loạt cần biên dạng hoàn toàn nhất quán giữa các lần mài lại. DPG-150 được sử dụng để mài lại form tool sau mỗi chu kỳ sử dụng, duy trì độ chính xác biên dạng sản phẩm xuyên suốt vòng đời sản xuất.
4.3. Gia công chi tiết khuôn nhựa và khuôn đúc
Lõi khuôn (core) và cavity với biên dạng cong phức tạp — bao gồm cung tròn, góc nghiêng và bán kính chuyển tiếp – được lập trình trực tiếp trên hệ CNC của DPG-150. Khả năng nội suy tuyến tính và cung tròn của máy cho phép thực hiện các biên dạng phức tạp mà không cần dưỡng (template) vật lý.
4.4. Kiểm soát chất lượng qua dữ liệu số
Dữ liệu tọa độ từ DPG-150 được xuất sang phần mềm kiểm tra để đối chiếu với bản vẽ CAD. Quy trình này rút ngắn thời gian kiểm tra QC từ 45 phút xuống còn dưới 10 phút mỗi chi tiết — đồng thời tạo ra hồ sơ kiểm tra có thể lưu trữ và truy xuất theo yêu cầu khách hàng.
5. Video Thực Tế
Xem video vận hành thực tế Amada DPG-150 để quan sát trực tiếp:
- Quy trình setup và gọi chương trình trên màn hình kỹ thuật số
- Mài biên dạng punch khuôn dập với kiểm tra kích thước trực tiếp
- Bù trừ mòn đá và duy trì độ chính xác xuyên suốt lô sản xuất
- Xuất dữ liệu và đối chiếu với bản vẽ CAD
► Xem video demo tại: [Liên kết video — cập nhật bởi team marketing]
6. Liên Hệ Tư Vấn & Báo Giá
Amada DPG-150 phù hợp với xưởng của bạn nếu đang gặp một trong các vấn đề sau:
- Sai số biên dạng không nhất quán giữa các ca làm việc do phụ thuộc tay nghề operator
- Thời gian setup kéo dài khi sản xuất lại lô phụ tùng
- Không thể truy xuất dữ liệu kiểm tra theo yêu cầu khách hàng quốc tế
- Máy mài biên dạng hiện tại đã quá cũ, phụ tùng thay thế khan hiếm
