Van Pascal VPG / VPG-H

Van Pascal VPG / VPG-H: phân biệt hai kiểu van và cách đặt hàng thay thế

Van Pascal VPG và VPG-H là dòng van lắp trên các bộ nguồn thủy lực dùng bơm Pascal X63 của Pascal Corporation (Nhật Bản), phục vụ hệ thống kẹp khuôn và kẹp phôi. Phần lớn nhu cầu với dòng van này là thay thế trên bộ nguồn có sẵn, nên bài viết tập trung vào cách phân biệt hai kiểu van và bảng đổi mã từ đời cũ.

Van Pascal VPG dùng để làm gì

Trong bộ nguồn Pascal, bơm X63 tạo áp dầu, còn van chuyển mạch giữa trạng thái kẹp và nhả, đồng thời giữ kín dầu trong mạch để lực kẹp được duy trì sau khi kẹp. Vì vậy van là chi tiết quyết định mạch có giữ được áp hay không.

Khác nhau giữa VPG và VPG-H

Hai kiểu van khác nhau về kích thước và kiểu lắp nên không thay trực tiếp cho nhau. Pascal khuyến nghị liên hệ trung tâm dịch vụ để được hướng dẫn lắp đặt.

Bảng đổi mã từ van đời cũ sang VPG

Pascal đã đổi mã cho dòng van này. Các mã cũ dưới đây được thay bằng mã VPG tương ứng và lắp lẫn được.

Lưu ý khi đặt hàng và thay thế

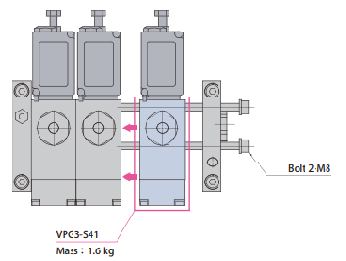

• Xác định bộ nguồn đang dùng van dạng khối (VPG) hay cartridge (VPG-H): nhìn bu lông lắp, 2 con M8 là VPG, 4 con M5 là VPG-H.

• Với mã cũ nhóm VP2 và VPA, cần chụp ảnh nhãn và hướng đầu nối ống khí của van đang lắp để chọn đúng VPG3-S41 hay VPG3-S42.

• Ghi kèm mã bộ nguồn (ví dụ HCS, HCP, HCSD) vì mỗi mạch trên cùng bộ nguồn có thể dùng van khác cấu hình.

• Xả hết áp dầu và ngắt khí trước khi tháo van. Sau khi lắp, theo dõi áp giữ để xác nhận van kín.

Câu hỏi thường gặp

Van VP2-D đã ngừng, mua mã nào thay?

Theo thông báo đổi mã của Pascal, VP2-D được thay bằng VPG3-S41 hoặc VPG3-S42 tùy vị trí nối ống khí, cần xác nhận trên van thực tế.

Áp kẹp tụt dần thì thay van hay thay bơm?

Nên kiểm tra theo thứ tự: rò ngoài ở xi lanh và khớp nối, sau đó đến van, cuối cùng mới đến bơm. Bơm chạy bù liên tục thường là hệ quả của rò phía sau.
