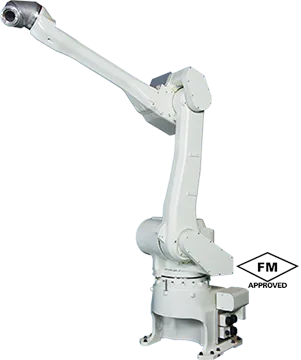

Robot Sơn Kawasaki KJ264 – Đỉnh Cao Của Dòng KJ Series Cho Dây Chuyền Sơn Sản Lượng Cao
Trong dòng robot sơn chống cháy nổ KJ series của Kawasaki Robotics, KJ264 đứng ở vị trí đầu bảng về tầm với và tải trọng. Với tầm với 2,400mm và tải trọng 26kg, KJ264 được thiết kế cho những tác vụ mà KJ155 và KJ194 không thể đảm nhận: phun sơn lớp nền (primer) trên toàn bộ thân xe trong một chu kỳ liên tục không gián đoạn, phủ sơn chống ăn mòn vào các khoang kín khó tiếp cận, và vận hành ổn định trong các buồng sơn công suất cao với chu kỳ takt time cực ngắn.
Nếu nhà máy của bạn đang vận hành ở công suất 200– 500 thân xe/ngày và đang tìm cách giảm số lượng robot trong cell sơn mà vẫn đảm bảo coverage tốt hơn – KJ264 chính là câu trả lời cần xem xét.
KJ264 Trong Hệ Sinh Thái Robot Sơn KJ Series
Kawasaki Robotics thiết kế dòng KJ series theo nguyên tắc phân vai rõ ràng trong buồng sơn:
- KJ155 (tầm với 1,500mm): xử lý cột A/B/C, ngưỡng cửa, nội thất và linh kiện nhỏ
- KJ194 (tầm với 1,980mm): phủ bên ngoài thân xe, capo, cửa và đuôi xe
- KJ264 (tầm với 2,400mm): sơn lớp nền toàn thân, underbody sealing, mái xe bus/tải và vùng cần lớp phủ dày
Ba model hoạt động bổ trợ nhau, tạo thành hệ thống sơn toàn diện mà không model nào có thể làm một mình với cùng hiệu quả. Với dây chuyền sản xuất hỗn hợp nhiều chủng loại xe, bộ ba KJ155 + KJ194 + KJ264 là cấu hình chuẩn mà các OEM ô tô hàng đầu tại châu Á đang áp dụng.
Thông Số Kỹ Thuật Chi Tiết Kawasaki KJ264
| Thông số | Giá trị |
| Số trục | 6 trục (6-DOF) |
| Tải trọng tối đa (Payload) | 26 kg |
| Tầm với tối đa (Reach) | 2,400 mm |
| Độ lặp lại vị trí (Repeatability) | ±0.5 mm |
| Chứng nhận an toàn cháy nổ | ATEX Zone 1 & Zone 2 (IEC 60079) |
| Cấp bảo vệ IP | IP66 |
| Hệ thống đường sơn tích hợp | Có – dual-line, tích hợp bên trong cánh tay |
| Đầu phun tương thích | Rotary bell atomizer cỡ lớn, air spray gun công suất cao |
| Hệ thống purge tự động | Có – chuyển màu < 5 phút |
| Kiểu gắn robot | Sàn, trần, góc nghiêng |
| Bộ điều khiển | Kawasaki Paint Controller KC2 |
Ứng Dụng Thực Tế Của KJ264 Trong Ngành Sơn Công Nghiệp
1. Phun Lớp Nền Toàn Thân Xe
Lớp primer là lớp quan trọng nhất trong hệ thống sơn – quyết định độ bám dính và khả năng chống ăn mòn của toàn bộ hệ thống sơn phía trên. Sai sót ở lớp primer không thể vá bằng lớp sơn màu. Với tầm với 2,400mm, một robot KJ264 có thể phủ toàn bộ bên ngoài thân xe từ mái xuống ngưỡng cửa mà không cần repositioning – loại bỏ hoàn toàn các đường nối lớp sơn (overlap lines) vốn là nguồn gốc của lỗi bong tróc.
2. Underbody Sealing Và Chống Ăn Mòn Gầm Xe
Gầm xe và các khoang kín bên dưới đòi hỏi lớp phủ chống ăn mòn dày và đồng đều – đặc biệt quan trọng với thị trường Việt Nam có độ ẩm cao và đường sá nhiều bùn nước. KJ264 với tầm với dài và khả năng điều khiển lưu lượng vô cấp thực hiện tác vụ này nhanh hơn 4 lần so với phun tay, đồng thời đảm bảo không bỏ sót bất kỳ vùng nào.
3. Sơn Xe Thương Mại Khổ Lớn: Xe Buýt, Xe Tải, Xe Đặc Chủng
Đây là ứng dụng mà KJ264 không có đối thủ thực sự trong phân khúc. Với tầm với 2,400mm, robot tiếp cận được mái xe buýt cao 3m khi gắn trên track treo trần, hoặc phủ toàn bộ thùng xe tải từ vị trí cố định – không cần người leo giàn giáo nguy hiểm và tốn thời gian.
4. Dây Chuyền Sơn Tốc Độ Cao – Takt Time Ngắn
Trong dây chuyền sản xuất 300–500 xe/ngày, mỗi giây đều có giá. Tốc độ TCP cao của KJ264 kết hợp với khả năng phủ một lần (single-pass coverage) rộng hơn các model nhỏ hơn giúp giảm takt time tổng thể của trạm sơn ngoại thất xuống 15–25% mà không cần thêm robot.
Lợi Ích Kỹ Thuật Nổi Bật Của KJ264 So Với Các Robot Sơn Khác
- Tầm với 2,400mm – dài nhất trong dòng KJ: cho phép phủ bề mặt rộng hơn mỗi chu kỳ, giảm số robot cần thiết trong cell
- Tải trọng 26kg – mang được đầu phun công suất lớn: kết hợp rotary bell atomizer cỡ lớn + bình sơn tích hợp mà không ảnh hưởng tốc độ
- Dual-line tích hợp: có thể mang 2 loại sơn khác nhau trên cùng 1 robot, chuyển đổi không cần flush toàn bộ
- IP66 toàn thân: chịu được môi trường sơn có nồng độ dung môi và độ ẩm cao liên tục
- Tương thích sơn nước (waterborne): sẵn sàng cho xu hướng sơn thân thiện môi trường đang được nhiều nhà máy chuyển đổi
Thiết Kế Cell Sơn Tối Ưu Với KJ264
Dưới đây là cấu hình cell sơn được khuyến nghị cho dây chuyền sản xuất sedan và SUV hỗn hợp:
| Vị trí trong buồng sơn | Model robot | Nhiệm vụ chính |
| Bên trái ngoài – cao | KJ264 | Sơn primer toàn bộ bên trái, mái, capo |
| Bên phải ngoài – cao | KJ264 | Sơn primer toàn bộ bên phải, đuôi xe |
| Bên trái – tầm trung | KJ194 | Sơn màu bên ngoài + cửa trái |
| Bên phải – tầm trung | KJ194 | Sơn màu bên ngoài + cửa phải |
| Bên trong xe – trái | KJ155 | Sơn cột A/B/C, ngưỡng cửa, nội thất |
| Bên trong xe – phải | KJ155 | Sơn cột A/B/C, ngưỡng cửa, nội thất |
Cấu hình 6 robot này (2×KJ264 + 2×KJ194 + 2×KJ155) là tiêu chuẩn cho dây chuyền 200– 400 xe/ngày, tối ưu coverage và loại bỏ overlap giữa các vùng phủ.
KJ264 Và Tiêu Chuẩn An Toàn ATEX – Tại Sao Đây Là Yêu Cầu Bắt Buộc?
Buồng sơn là môi trường làm việc nguy hiểm nhất trong nhà máy ô tô: hơi dung môi hữu cơ (VOC) có thể đạt nồng độ bắt lửa trong vài phút nếu thông gió không đủ. Chứng nhận ATEX Zone 1 của KJ264 đảm bảo:
- Toàn bộ hệ thống điện bên trong robot được bịt kín hoặc làm mát bằng khí sạch (purge & pressurization)
- Không có bề mặt nóng vượt quá nhiệt độ bắt cháy của dung môi phổ biến
- Cáp và kết nối điện đáp ứng IEC 60079 – tiêu chuẩn quốc tế khắt khe nhất cho thiết bị trong môi trường nổ
Tại Việt Nam, sử dụng thiết bị không có chứng nhận ATEX trong buồng sơn có thể bị đình chỉ hoạt động bởi cơ quan phòng cháy chữa cháy và làm mất hiệu lực bảo hiểm nhà máy. KJ264 loại bỏ hoàn toàn rủi ro pháp lý này.
ROI Và Phân Tích Chi Phí – Vòng 3 Năm
- Tiết kiệm sơn 25–35%: nhờ rotary bell atomizer điều khiển điện tử so với phun khí nén truyền thống
- Giảm 4–6 lao động phun sơn trực tiếp/ca: chuyển sang vai trò giám sát chất lượng và vận hành
- Giảm phế phẩm lớp primer: từ 3–6% xuống dưới 0.3% – tiết kiệm chi phí sơn lại đáng kể
- Thời gian hoàn vốn (ROI): thường 24–36 tháng với dây chuyền 2 ca, ngắn hơn với 3 ca
- Tuổi thọ thiết bị: 15+ năm với bảo dưỡng định kỳ – chi phí khấu hao hàng năm thấp hơn chi phí nhân công thay thế
Câu Hỏi Thường Gặp Về Kawasaki KJ264
KJ264 có thể gắn trần không?
Có. Gắn trần là cấu hình phổ biến khi phun underbody – robot treo ngược, tầm với 2,400mm xuống phía dưới thân xe. Kawasaki cung cấp bracket chuyên dụng và phần mềm điều chỉnh trọng tâm cho cấu hình này.
KJ264 có cần buồng sơn đặc biệt không hay dùng được buồng hiện có?
KJ264 cần chiều cao buồng tối thiểu 4m và chiều rộng tối thiểu 7m để 2 robot hoạt động song song. Nếu buồng sơn hiện có nhỏ hơn, chúng tôi có thể tư vấn phương án bố trí thay thế hoặc nâng cấp buồng sơn.
Có thể dùng KJ264 cho cả sơn tĩnh điện lẫn air spray không?
Có. KJ264 hỗ trợ cả hai phương pháp. Tải trọng 26kg cho phép mang rotary bell atomizer tĩnh điện cỡ lớn (thường nặng 12– 15kg đầy đủ phụ kiện) mà các model nhỏ hơn không thể đáp ứng.
Thời gian đào tạo vận hành KJ264 mất bao lâu?
Kỹ thuật viên có kinh nghiệm với KJ155 hoặc KJ194 có thể vận hành KJ264 sau 1–2 ngày làm quen vì dùng chung controller KC2 và cùng ngôn ngữ lập trình AS. Người mới cần 3–5 ngày đào tạo cơ bản do đội ngũ Hà Sơn thực hiện.
