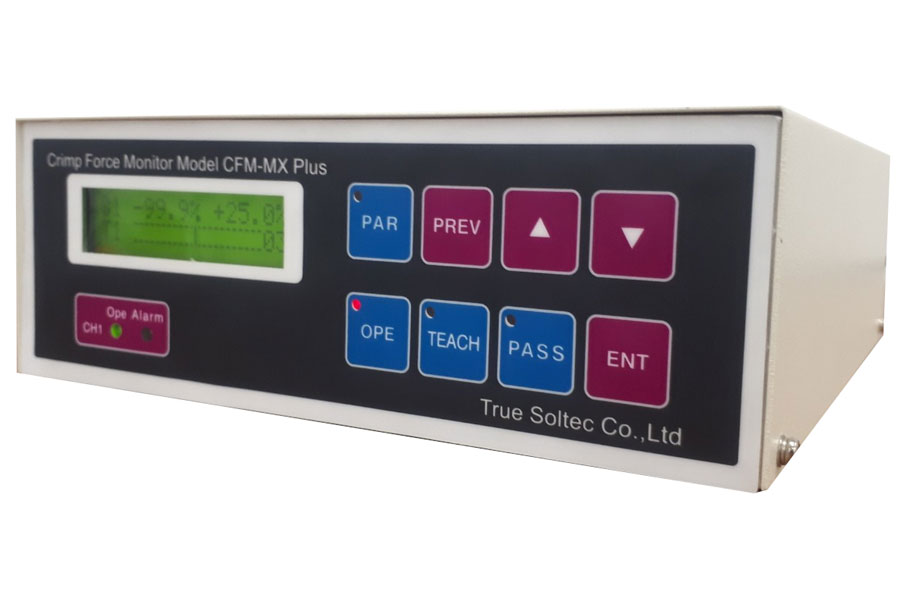

Máy giám sát lực dập True Soltec CFM-MX Plus: tiêu chuẩn kiểm tra mối dập của nhà máy bó dây điện

Một mối dập thiếu vài sợi đồng hoặc cắn vào vỏ cách điện rất khó thấy bằng mắt, nhưng đủ gây lỗi tiếp xúc ở sản phẩm cuối. Dòng CFM-MX của True Soltec (Nhật Bản) kiểm tra từng mối dập ngay tại máy thay vì lấy mẫu. Theo hãng, dòng CFM-MX đã xuất xưởng khoảng 10.000 bộ và được các nhà máy bó dây điện trên thế giới dùng làm tiêu chuẩn kiểm tra đầu cốt. MX Plus (MXP) là thế hệ nâng cấp của dòng này.

Các lỗi phát hiện được

Lỗi nghiêm trọng: đứt sợi, thiếu đầu cốt, dây chưa tuốt vỏ

Thiếu sợi dây dẫn

Dập lên vỏ cách điện (high insulation), lõi dây vào thiếu (low conductor)

Sai chiều cao dập (crimp height)

Hai phiên bản theo loại máy dập

Phiên bản	Số kênh / cảm biến	Dùng cho	Model Hà Sơn cung cấp
MX10	1 kênh, 1 cảm biến	Máy dập bán tự động, máy tuốt và dập, máy dập tay	CFM-MXP10-H, CFM-MXP10-PS25
MX20	2 kênh, 2 cảm biến	Máy dập tự động hai đầu	CFM-MXP20-H, CFM-MXP20-20A

Tính năng chính

20 kiểu dung sai, chọn theo tổ hợp đầu cốt và dây

Ngõ ra rơ-le STOP để dừng máy và EJECT để loại sản phẩm lỗi

Cổng RS232C, Ethernet tùy chọn; ngõ ra D-SUB nối với máy dập

Phần mềm PRO-MX: xem dạng sóng lực, cài đặt và điều khiển từ máy tính

Nguồn 100–250 V

Lắp được trên hầu hết máy dập, kể cả lắp bổ sung cho máy đang dùng

Dữ liệu cho quản lý chất lượng

Khách hàng ngành ô tô, xe máy ngày càng yêu cầu nhà cung cấp chứng minh từng mối dập đã được kiểm tra. Dòng CFM-MX mở rộng được thành mạng máy tính, hỗ trợ quản lý chất lượng và dữ liệu lịch sử: lưu kết quả kiểm tra theo lô để truy xuất khi có khiếu nại, theo dõi xu hướng lực dập để phát hiện khuôn mòn, và quản lý tập trung nhiều máy dập. Một số chức năng phần mềm yêu cầu khóa cứng bản quyền CD200.
