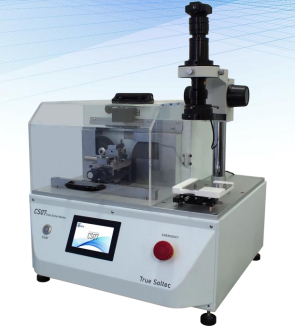

Máy kiểm tra mặt cắt đầu cốt True Soltec CS07: nhìn thẳng vào bên trong mối dập
Chiều cao dập và lực kéo đạt chuẩn chưa chứng minh được bên trong mối dập đã tốt. Phân tích mặt cắt là cách duy nhất nhìn trực tiếp vào thân đầu cốt: sợi đồng có được nén đủ không, có khe hở không, cánh dập có cuộn đúng không. Dòng Cut Monitor CS của True Soltec (Nhật Bản) cung cấp trọn bộ thiết bị cho công việc này, với model mới CS07.
Vấn đề CS07 giải quyết
Nhiều nhà máy phải kiểm tra tới hàng trăm mẫu mỗi ngày. Theo hãng, CS07 cắt và mài đầu cốt chỉ trong vài phút mà bề mặt mặt cắt vẫn sạch và rõ, giúp phòng QA có kết quả nhanh, không làm chậm việc phê duyệt khuôn và đổi mã hàng.
Quy trình phân tích mặt cắt
- Kẹp mẫu bằng gá phù hợp với cỡ dây (gá tiêu chuẩn, gá cho dây lớn, gá cho mặt cắt dọc)
- Cắt ngang thân dập bằng đĩa cắt
- Mài phẳng bề mặt bằng giấy nhám
- Làm sạch bề mặt bằng điện phân với thiết bị CEL-03 và chất rửa
- Soi, chụp và đo bằng kính hiển vi cùng phần mềm CS07HI
Các hạng mục thường đánh giá
- Chiều cao và chiều rộng dập
- Tỷ lệ nén của lõi dây
- Độ cuộn và độ đối xứng của cánh dập
- Ba via, vết nứt, khe hở giữa các sợi đồng
Trọn bộ thiết bị và vật tư
| Nhóm | Mã hàng |
| Máy cắt, mài | CS07; cấu hình CS07-07HI (máy CS07 kèm phần mềm CS07HI); dòng trước CS-05W |
| Phần mềm và quang học | Phần mềm phân tích CS07HI, kính hiển vi CS07-MS, ống kính CS016, đèn LED vòng CS07-C001, thước hiệu chuẩn CS032 |
| Làm sạch bằng điện phân | CEL-03, bộ CEL-03-CS07 và CEL-03-CS05, dung dịch CEL03-W001, vải bọc đầu bút CEL03-P013, đầu bàn chải CEL07, chất rửa CEL204 |
| Vật tư cắt, mài | Đĩa cắt CS07-S001, đá cắt CS056, đá mài CS055, giấy nhám CS054, CS064 |
| Gá kẹp | CS07-LO (dây lớn), CS07-BO (mặt cắt dọc), CS101, CS106 |
Hà Sơn cung cấp cả linh kiện thay thế cho máy CS07 và CS-05W đang sử dụng như động cơ, bo mạch, bộ nguồn.
Vì sao không nên bỏ bước điện phân
Sau khi mài, bề mặt bị phủ một lớp kim loại miết mỏng che mất ranh giới giữa các sợi đồng. Điện phân ăn mòn nhẹ có kiểm soát, làm hiện rõ từng sợi và các khe hở, nhờ đó phép đo tỷ lệ nén đáng tin cậy. Dùng đúng vật tư của hãng giúp kết quả lặp lại giữa các ca và các nhà máy.
Câu hỏi thường gặp
Bao lâu nên kiểm tra mặt cắt một lần?
Theo tiêu chuẩn khách hàng. Thông thường khi thay khuôn, đổi lô đầu cốt hoặc dây, và khi điều tra lỗi.
Ngoài máy CS07 cần thêm gì?
Thiết bị điện phân, kính hiển vi, phần mềm phân tích, gá kẹp theo cỡ dây và vật tư tiêu hao.
Vật tư tiêu hao nên đặt thế nào?
Ghi lại lượng dùng trung bình mỗi tháng theo số mẫu và đặt định kỳ, vì đây là hàng nhập khẩu cần thời gian giao.
