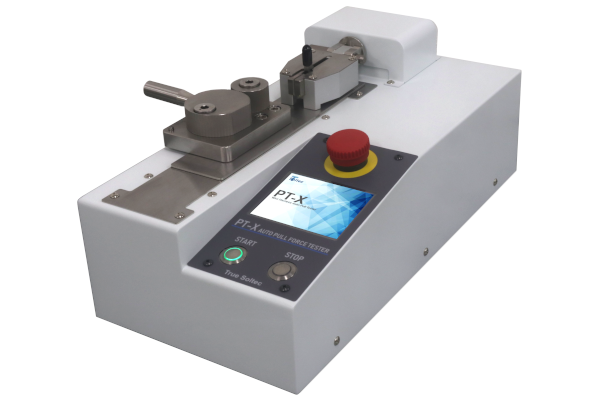

Máy kiểm tra lực kéo tự động True Soltec PT-X: thử lực kéo đầu cốt ổn định, lặp lại
Thử lực kéo là phép kiểm tra cơ bản để xác nhận mối dập đầu cốt giữ chắc dây. Kéo bằng tay hoặc bằng thiết bị thủ công cho kết quả thay đổi theo người thao tác và tốc độ kéo. Dòng máy kiểm tra lực kéo tự động PT-X của True Soltec (Nhật Bản) dùng mô tơ kéo dây ở tốc độ cài đặt, cho kết quả lặp lại và dữ liệu lưu được.
Cách máy làm việc
Người thao tác kẹp đầu cốt và dây, chọn mã hàng đã lưu rồi bấm chạy. Máy kéo dây ở tốc độ đã cài. Khi đầu cốt tuột khỏi dây hoặc dây đứt, máy tự dừng, hiển thị ngay lực đỉnh, rồi tự đưa kẹp dây về vị trí ban đầu để sẵn sàng cho mẫu tiếp theo.
Thông số dòng PT-X
| Hạng mục | Giá trị |
| Lực kéo tối đa | PT-X250: 250 N; PT-X500: 500 N; PT-X1000: 1000 N |
| Tốc độ kéo | 25, 50, 100, 200 mm/phút (chọn trên cùng một máy) |
| Độ phân giải | 0,1 N |
| Kẹp dây | Dây từ 0,05 sq đến 5 sq |
| Kẹp đầu cốt | Dạng hộp (box), dạng dẹt (tab), dạng chân cắm (pin) và loại khác |
| Bộ nhớ | Tối đa 16 mã hàng |
Hai chế độ thử
- Kéo đứt (Break): kéo đến khi đầu cốt tuột hoặc dây đứt, ghi lực lớn nhất. Dùng khi phê duyệt khuôn và kiểm tra đầu ca
- Giữ lực (Keep): duy trì lực cài đặt trong thời gian định trước, phán định OK/NG theo việc có đứt hay không. Dùng khi tiêu chuẩn khách hàng yêu cầu chịu lực trong thời gian quy định
Phần mềm và dữ liệu
Phần mềm máy tính hiển thị đồ thị lực kéo và giá trị số theo thời gian thực ở cả hai chế độ, tự động nhập dữ liệu đo và lưu dạng CSV. Phòng QA dùng dữ liệu này để lập báo cáo cho khách hàng, theo dõi xu hướng lực kéo theo khuôn và theo lô đầu cốt.
Chọn thang đo phù hợp
- PT-X250: dây mảnh, đầu cốt nhỏ, nơi thang đo sát với lực thực tế cho kết quả tin cậy hơn
- PT-X500: dây cỡ trung
- PT-X1000: dây nguồn, dây ắc quy, mạch dòng lớn
Nguyên tắc chung: chọn thang đo cao hơn lực kéo yêu cầu lớn nhất của các mã hàng, nhưng không dư quá nhiều. Máy gọn, chạy êm, đặt được ngay cạnh khu vực dập.
Kết hợp với các phép kiểm tra khác
Lực kéo đạt chưa đủ để kết luận mối dập tốt. Nhà máy thường dùng kết hợp với đo chiều cao dập, phân tích mặt cắt và giám sát lực dập trong sản xuất để kiểm soát toàn diện.
Câu hỏi thường gặp
Nên chọn tốc độ kéo nào?
Theo tiêu chuẩn thử của khách hàng. Máy có bốn mức từ 25 đến 200 mm/phút.
Có xuất được dữ liệu ra Excel không?
Có. Phần mềm lưu dữ liệu dạng CSV, mở được bằng Excel.
PT-X1000 và APT-1000 có phải cùng một máy không?
Đây là các tên gọi được dùng cho dòng máy kéo tự động của True Soltec. Hà Sơn xác nhận model và cấu hình cụ thể khi báo giá.
