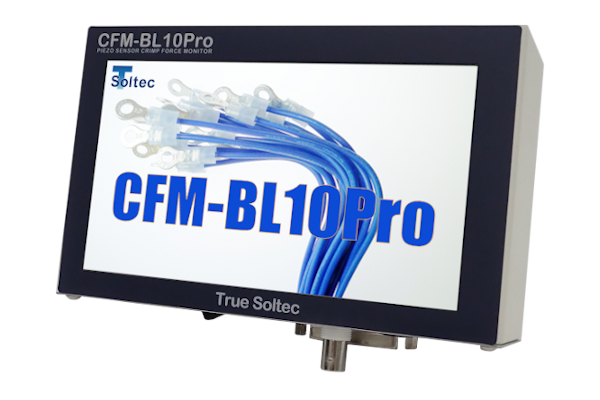

Máy giám sát lực dập True Soltec CFM-BL Pro

Máy giám sát lực dập True Soltec CFM-BL Pro: giao diện mới, phán định theo tổng độ lệch dạng sóng,

lấy mẫu 20 kHz, dùng cảm biến PSS, FTW, FTC. Hà Sơn phân phối.

Mô tả

Máy giám sát lực dập True Soltec CFM-BL Pro: thế hệ mới, phát hiện cả những sai khác nhỏ

Với đầu cốt nhỏ, sai khác lực giữa mối dập tốt và mối dập thiếu một sợi đồng rất nhỏ, đôi khi phân bố rải rác trên cả đường cong chứ không tập trung ở một điểm. CFM-BL Pro là dòng máy giám sát lực dập mới của True Soltec (Nhật Bản), được phát triển để bắt những lỗi khó này, đồng thời có giao diện mới dễ thao tác hơn.

Nguyên lý giám sát lực dập

Cảm biến trên máy dập ghi lại đường cong lực của từng lần dập. Máy so sánh đường cong này với đường cong chuẩn đã học từ các mẫu tốt. Khi sai lệch vượt dung sai cài đặt, máy phát tín hiệu dừng máy hoặc loại sản phẩm lỗi, nên hàng lỗi không đi tiếp sang công đoạn sau.

Điểm mới của BL Pro

Ngoài phương pháp chia vùng đường cong để so sánh, có thêm công cụ cộng dồn và so sánh tổng độ lệch dạng sóng so với chuẩn

Nhận ra những sai khác nhỏ phân bố trên toàn đường cong, khó thấy bằng phương pháp chia vùng thông thường

Giao diện người dùng cải tiến, dễ cài đặt và thao tác

Độ phân giải tín hiệu cảm biến 12 bit, tốc độ lấy mẫu tối đa 20 kHz (theo tài liệu BL20Pro)

Lựa chọn cảm biến

Loại cảm biến	Cách lắp	Ưu điểm
PSS (biến dạng)	Gắn ngoài thân máy dập	Lắp nhanh, không cần sửa đế hay đầu búa
FTW (lực dạng vòng)	Lắp trong tấm đế hoặc bu lông đầu búa	Đo trực tiếp lực dập; tải 500 kg, 1 tấn, 2 tấn, 2,5 tấn
FTC4083	Theo kết cấu máy	Tải 4 tấn, bộ khuếch đại tích hợp

Chọn loại nào tùy kết cấu máy dập, cỡ đầu cốt và mức độ can thiệp cơ khí nhà máy chấp nhận. Với cảm biến PSS, vị trí gắn quyết định độ lớn tín hiệu: nên gắn ở vùng khung máy biến dạng rõ, bề mặt phẳng, sạch và siết đúng lực.

Model Hà Sơn đang cung cấp

CFM-BL10Pro-20 (SET): bộ điều khiển giám sát lực dập dòng BL Pro

CFM-BL10Pro-PS50: thiết bị giám sát lực dập dùng cảm biến biến dạng PSS

BL Pro, MX Plus hay Lite?

Dòng	Phù hợp khi
CFM-BL Pro	Đầu tư mới, muốn giao diện dễ dùng, có mã hàng lỗi khó phát hiện bằng phương pháp chia vùng
CFM-MX Plus	Cần nhiều kiểu dung sai, kết nối mạng, quản lý dữ liệu tập trung, máy dập tự động hai đầu
CFM-Lite	Máy dập để bàn, bán tự động; ưu tiên gọn, ít tham số, triển khai nhanh
