Máy giám sát hình ảnh đầu cốt khi dập True Soltec CVM-3: camera kiểm tra 100% mối dập
Có những lỗi dập đầu cốt gần như không làm thay đổi lực dập: một sợi đồng lòi ra ngoài, vỏ cách điện vào sai vị trí, gioăng chống nước bị cắt hoặc lắp ngược. Máy giám sát lực dập khó bắt được các lỗi này, còn kiểm tra bằng mắt thì phụ thuộc người kiểm. Crimp Vision Monitor CVM-3 Plus của True Soltec (Nhật Bản) giải quyết bài toán bằng camera tốc độ cao gắn ngay trên máy dập tự động.
Cách hệ thống hoạt động

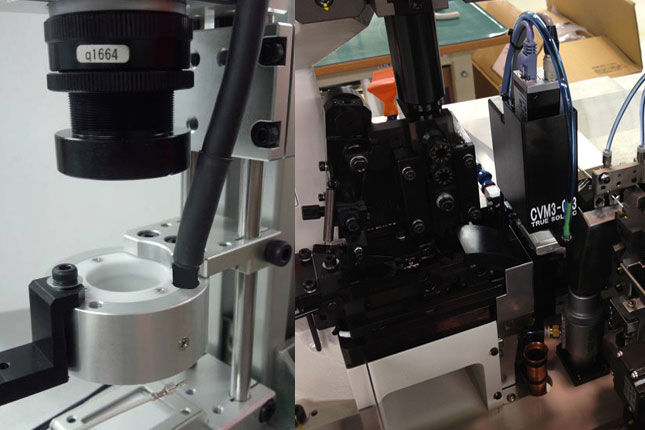

Camera được gắn trên đường cấp dây của máy dập tự động và chụp khi dây đang di chuyển, không cần dừng dây. Ở chiều đi, camera kiểm tra đầu dây đã tuốt với đèn LED chiếu bổ sung; ở chiều về, camera kiểm tra đầu cốt đã dập. Hệ quang học gọn, ít bị ảnh hưởng bởi ánh sáng bên ngoài.
Phần mềm được thiết kế riêng cho kiểm tra đầu cốt, người vận hành không cần kinh nghiệm xử lý ảnh. Người dùng đặt khung đo lên vùng cần kiểm tra trên ảnh, sau đó cho máy học mẫu tốt (tối đa 300 mẫu). Thuật toán lấy trung bình giúp bỏ qua sai khác nhỏ giữa các mẫu tốt và chỉ báo lỗi thật.
Các lỗi phát hiện được
- Lỗi cánh dập vỏ cách điện
- Một sợi đồng lòi ra ngoài
- Lõi dây vào thiếu, vỏ cách điện vào quá sâu
- Lỗi gioăng chống nước: sai vị trí, bị cắt, lắp ngược
- Lỗi đầu dây đã tuốt trước khi dập (với cấu hình kiểm tra chiều đi)
Thông số tham khảo dòng CVM-3
| Hạng mục | Giá trị |
| Cỡ dây | AWG26 đến AWG10 |
| Tốc độ dây khi chụp | Tới 2,5 m/giây (theo catalogue) |
| Tốc độ màn trập tối đa | 1/60.000 giây |
| Camera | Camera màu 0,3 megapixel, tối đa 2 camera |
| Thời gian phán định | 40–100 ms |
| Số mẫu tốt học được | Tối đa 300 mẫu |
Các cấu hình Hà Sơn đang cung cấp
- Bản một camera: CVM-3P-1C-160, CVM-3P-1C320, dùng khi chỉ một đầu dây cần kiểm soát ngoại quan
- Bản hai camera: CVM-3P-2C-160, CVM-3P-2C320, CVM-3PB-2C320, kiểm tra cả hai đầu dây
- Bộ lắp theo dòng máy dập tự động: TRD50X, TRD602, TRD801, kể cả lắp bổ sung cho máy đang chạy
- Linh kiện thay thế: ống kính CV-L25SR10
Phạm vi cung cấp của từng mã (camera, đèn, bộ xử lý, gá lắp) được xác nhận theo model máy dập khi khảo sát và báo giá.
Giám sát lực dập và giám sát hình ảnh: dùng song song
| Phương pháp | Nhóm lỗi bắt tốt |
| Giám sát lực dập (CFM) | Thiếu sợi, đứt sợi, dập lên vỏ cách điện, sai chiều cao dập, thiếu đầu cốt, dây chưa tuốt |
| Giám sát hình ảnh (CVM) | Sợi đồng lòi, lỗi cánh dập vỏ, vị trí vỏ cách điện, lỗi gioăng chống nước |
Nhà máy nên ưu tiên lắp CVM cho các mã hàng có gioăng chống nước hoặc có lịch sử khiếu nại ngoại quan, sau đó mở rộng. Ảnh chụp được lưu lại làm bằng chứng chất lượng khi khách hàng yêu cầu.
Câu hỏi thường gặp
Máy dập có phải dừng dây để camera chụp không?
Không. Camera chụp khi dây đang di chuyển trên đường cấp dây của máy.
Đã có máy giám sát lực dập thì có cần thêm CVM không?
Tùy loại lỗi đang gặp. Nếu khiếu nại chủ yếu về ngoại quan như sợi đồng lòi hoặc lỗi gioăng thì nên bổ sung CVM.
Nhân viên có cần biết xử lý ảnh để vận hành không?
Không. Phần mềm được thiết kế riêng cho đầu cốt, cài đặt bằng cách đặt khung đo và cho máy học mẫu tốt.
